Генератор является одной из самых важных частей автомобильной электрической системы, отвечающей за подачу электроэнергии на аккумулятор и различные электроприборы в автомобиле. Он обеспечивает заряд аккумулятора, питает систему зажигания и обогрева, а также позволяет использовать различные электроприборы, такие как фары, радио и другие электронные устройства.
Ключевым компонентом генератора является диодный мост, который преобразует переменное напряжение, производимое генератором, в постоянное напряжение. Если диоды в мосту выходят из строя, это может привести к неполадкам в работе автомобиля, включая проблемы с подзарядкой аккумулятора и перебои в работе электроники.
Так как проверка диодного моста генератора является сложной процедурой, требующей определенных навыков и инструментов, рекомендуется обратиться к специалисту или автосервису для проведения данной процедуры. Это поможет избежать повреждений генератора и других элементов электрооборудования автомобиля.
Что такое диодный мост генератора
Диодный мост состоит из четырех диодов, которые работают в парах. Каждая пара диодов содержит положительный (анодный) и отрицательный (катодный) диоды. Диодный мост обеспечивает однонаправленный поток электрического тока и предотвращает инверсию направления тока, что позволяет генератору генерировать постоянный ток.
Основная функция диодного моста генератора состоит в преобразовании альтернативного тока, который создается вращением ротора генератора, в постоянный ток. Постоянный ток затем используется для зарядки аккумулятора и питания электрооборудования автомобиля.
Зачем проверять диодный мост генератора
Основные причины проверки диодного моста генератора:
1. Гарантия надежной работы генератора: Диодный мост отвечает за создание постоянного тока, который необходим для зарядки аккумуляторной батареи и питания электроприборов автомобиля. Проверка диодного моста позволяет убедиться в его исправности и гарантировать нормальную работу генератора.
2. Предотвращение поломки других компонентов: Неисправный диодный мост может привести к перегрузке электрической системы автомобиля и повреждению других компонентов, таких как регулятор напряжения или аккумуляторная батарея. Проверка диодного моста помогает время заметить неисправности и предотвратить дорогостоящий ремонт.
Признаки, указывающие на необходимость проверки диодного моста генератора:
1. Неравномерная работа электроприборов: Если на автомобиле наблюдаются скачки напряжения или неравномерная работа электроприборов, возможно, проблема связана с неисправным диодным мостом. Проверка данного компонента позволит определить его состояние и, при необходимости, заменить его.
2. Ослабление заряда батареи: Если заряд аккумулятора ухудшается, при полностью исправной батарее, это может указывать на проблемы с диодным мостом. Проверка диодного моста поможет выявить причину ослабления заряда аккумулятора и принять меры для ее устранения.
3. Постоянное горение лампочек: Если на автомобиле постоянно перегорают лампочки или они работают слишком ярко, это может быть вызвано нестабильным напряжением в электрической системе, что, в свою очередь, связано с неисправностью диодного моста. Проверка данного компонента позволит диагностировать причину данной проблемы и устранить ее.
Необходимо отметить, что проверка диодного моста генератора является процедурой, которую следует проводить регулярно или при первых признаках работы электроприборов автомобиля, которые указывают на неисправность данного компонента. Выполнение этой процедуры позволит сохранить надежную работу генератора и электрической системы автомобиля в целом.
Необходимые инструменты
Для проверки диодного моста генератора Тойота вам понадобятся следующие инструменты:
Мультиметр
Мультиметр — это основной инструмент, который позволяет измерять напряжение, сопротивление и ток. Он необходим для проверки диодного моста генератора на наличие повреждений. Убедитесь, что ваш мультиметр имеет функцию проверки диодов.
Ключи и отвертки
Для доступа к генератору и диодному мосту вам понадобятся ключи и отвертки. Размер и тип инструментов могут варьироваться в зависимости от модели автомобиля. Убедитесь, что у вас есть набор необходимых инструментов.
Примечание:
Перед началом работы обязательно изучите руководство по эксплуатации вашего автомобиля и генератора Тойота. Всегда выполняйте работы на автомобиле только при отключенном зажигании и спущенном аккумуляторе, чтобы избежать возможных травм и повреждений электрической системы.
Шаг 1: Подготовка автомобиля
Перед началом проверки диодного моста генератора Тойота необходимо выполнить следующие действия:
1. Выключите двигатель и отсоедините отрицательный клеммный зажим аккумулятора для исключения возможности поражения электрическим током.
2. Откройте капот автомобиля и найдите генератор, обычно расположенный неподалеку от двигателя.
3. Осмотрите генератор на наличие видимых повреждений, таких как трещины или коррозия. В случае обнаружения каких-либо повреждений, рекомендуется заменить генератор или выполнить ремонт.
4. Определите местоположение диодного моста генератора. Он обычно расположен на задней стороне генератора и имеет несколько проводов, подключенных к нему.
5. Возьмите инструменты, необходимые для проверки диодного моста, такие как мультиметр и соединительные провода.
Шаг 2: Отключение аккумулятора
Перед началом проверки диодного моста генератора Тойота необходимо отключить аккумулятор, чтобы избежать возможных коротких замыканий и повреждений электрической системы транспортного средства. Следуйте указанным ниже шагам, чтобы правильно отключить аккумулятор:
| Шаг 1. | Остановите двигатель и убедитесь, что все электрические устройства выключены. |
| Шаг 2. | Найдите местоположение аккумулятора в вашей Тойоте. Обычно он расположен в моторном отсеке или в багажнике. |
| Шаг 3. | Используя подходящие инструменты, ослабьте клеммы аккумулятора, начиная с отрицательной клеммы (-), сначала отворачивая клемму налево. |
| Шаг 4. | Осторожно отсоедините отрицательную клемму (-) аккумулятора, убедившись, что она не контактирует с металлическими предметами. |
| Шаг 5. | Повторите шаги 3 и 4 для положительной клеммы (+) аккумулятора, отворачивая клемму направо. |
| Шаг 6. | Уберите клеммы аккумулятора и поместите их в надежное место, чтобы избежать коротких замыканий. |
Теперь аккумулятор вашей Тойоты отключен и вы можете приступить к проверке диодного моста генератора.
Шаг 3: Поиск диодного моста генератора
Чтобы проверить работоспособность диодного моста, следуйте следующим шагам:
Шаг 1: Подготовка к проверке
Перед началом проверки убедитесь, что двигатель автомобиля выключен, а аккумулятор отсоединен. Также убедитесь, что вы имеете необходимые инструменты, включая мультиметр и руководство по ремонту автомобилей Toyota.
Шаг 2: Определение местонахождения диодного моста
Следующим шагом является определение местонахождения диодного моста в генераторе вашего автомобиля. Обычно диодный мост расположен внутри генератора, поэтому вам придется снять его с автомобиля для проведения проверки. В руководстве по ремонту автомобилей вы сможете найти подробную информацию о расположении диодного моста для вашей модели Toyota.
Шаг 3: Проверка диодного моста
Используя мультиметр настройте его на измерение сопротивления (омми). Подключите красный стержень мультиметра к аноду диодного моста, а черный стержень — к катоду. Если сопротивление измеряется в обоих направлениях, это означает, что диодный мост работает нормально. Однако, если сопротивление измеряется только в одном направлении, это может указывать на неисправность диодного моста.
Не забывайте, что проверка диодного моста должна проводиться в соответствии с рекомендациями из руководства по ремонту для вашей модели Toyota. Если у вас возникают сомнения или проблемы, лучше обратиться к специалисту или сервисному центру Toyota для проведения профессиональной диагностики и ремонта.
Шаг 4: Проверка диодного моста генератора
Диодный мост генератора отвечает за преобразование переменного тока, вырабатываемого генератором, в постоянный ток, необходимый для зарядки аккумулятора автомобиля.
Чтобы проверить работоспособность диодного моста, следует выполнить последующие действия:
- Отсоедините клеммы аккумулятора автомобиля, чтобы предотвратить короткое замыкание или повреждение при проведении проверки.
- Отсоедините электрические соединения от генератора, чтобы получить доступ к диодному мосту. Информацию о расположении диодного моста можно найти в руководстве по ремонту автомобиля.

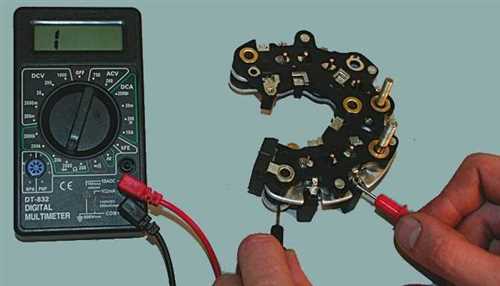

- Используя мультиметр в режиме проверки диодов, проверьте каждый диод в диодном мосту. Подключите черный провод мультиметра к катоду диода (помеченному на корпусе диода), а красный провод — к аноду. Проверьте напряжение в обоих направлениях. Если мультиметр показывает напряжение только в одном направлении, значит диод исправен. Если напряжение не меняется или отсутствует, диод моста не функционирует и требует замены.
В случае неправильного функционирования диодного моста генератора, рекомендуется обратиться к специалисту для замены и ремонта генератора.
Шаг 5: Замена диодного моста, если необходимо
Если тесты показали, что диодный мост не функционирует должным образом, то его необходимо заменить. Процесс замены диодного моста следующий:
1. Подготовка инструментов
Перед началом замены необходимо подготовить следующие инструменты:
- Набор отверток
- Паяльник и паяльная паста
- Термоусадочная трубка и паяльник для ее нагрева
- Мультиметр для проверки правильности установки нового диодного моста
2. Отключение аккумулятора
Перед началом работы необходимо отключить аккумулятор, чтобы предотвратить возможность короткого замыкания и получения травм.
3. Демонтаж старого диодного моста
Для демонтажа старого диодного моста необходимо провести следующие действия:
- Отсоединить соединительные провода, находящиеся на диодном мосту.
- Открутить крепежные винты, фиксирующие диодный мост.
- Снять старый диодный мост с генератора.
4. Установка нового диодного моста
Для установки нового диодного моста следуйте следующим шагам:
- Установите новый диодный мост на генератор.
- Закрепите диодный мост с помощью крепежных винтов.
- Подсоедините соединительные провода к новому диодному мосту в соответствии с их маркировкой.
5. Проверка установки нового диодного моста
После установки нового диодного моста необходимо проверить его работоспособность. Для этого следует использовать мультиметр и провести проверку напряжения на контактах диодного моста, а также проверить наличие возможных короткого замыкания.
В случае, если новый диодный мост функционирует правильно и все тесты были пройдены успешно, можно переходить к следующим шагам по проверке генератора. В противном случае, необходимо повторить шаги 4 и 5, чтобы убедиться в правильной установке и работоспособности диодного моста.
