Повреждённый разъём может стать причиной пропадания сигнала, ошибок на панели и нестабильной работы оборудования. Для ремонта часто нужны корпусы автомобильных разъемов которые подходят к уже установленным контактам и фиксируются без люфта. Замена внешней оболочки обычно проще и дешевле, чем восстановление всей проводки, но требует точного подбора детали.
Когда корпус разъёма нужно менять
Пластиковая часть разъёма страдает от перегрева, вибрации, влаги и неаккуратного обслуживания. На ней появляются трещины, оплавления, сломанные защёлки или разбитые направляющие. Даже если электрические контакты выглядят целыми, повреждённый корпус уже не обеспечивает нужное положение пинов.
Особенно часто проблема возникает возле датчиков, фар, катушек зажигания, форсунок и элементов системы охлаждения. При плохой фиксации контакт может отходить от ответной части на кочках, из-за чего двигатель начинает работать нестабильно. Перед покупкой новой детали стоит определить, что неисправен именно корпус, а не провод, клемма или ответный разъём.
Как подобрать подходящую деталь
Главная ошибка — выбирать корпус только по количеству контактов. Разъёмы с одинаковым числом пинов могут отличаться формой ключа, расстоянием между выводами, направлением фиксатора и типом уплотнения. Несовпадение хотя бы одного элемента приведёт к слабой посадке или невозможности соединить части.
Ищите маркировку на старом корпусе, бирке жгута или схеме автомобиля. Полезно сфотографировать разъём с нескольких сторон и измерить его ширину, высоту и расстояние между контактами. Если маркировка стёрта, сравнивайте не только внешний вид, но и расположение защёлки, направляющих пазов и отверстий под клеммы.
Что подготовить для ремонта
Для аккуратной замены понадобятся тонкие съёмники клемм, небольшая плоская отвёртка, бокорезы, пинцет и мультиметр. При работе с герметичными соединениями пригодятся новые уплотнители и немного специальной смазки для электрических контактов. Универсальные ножи и толстые иглы лучше не использовать: они легко повреждают замки клемм и изоляцию проводов.
Перед разборкой отключите минусовую клемму аккумулятора, особенно если разъём связан с подушками безопасности, блоком управления или силовой цепью. Сделайте фотографию исходного расположения проводов и подпишите их, если цвета повторяются. Такая подготовка занимает несколько минут, но помогает избежать перепутанных контактов при сборке.
Пошаговая замена корпуса

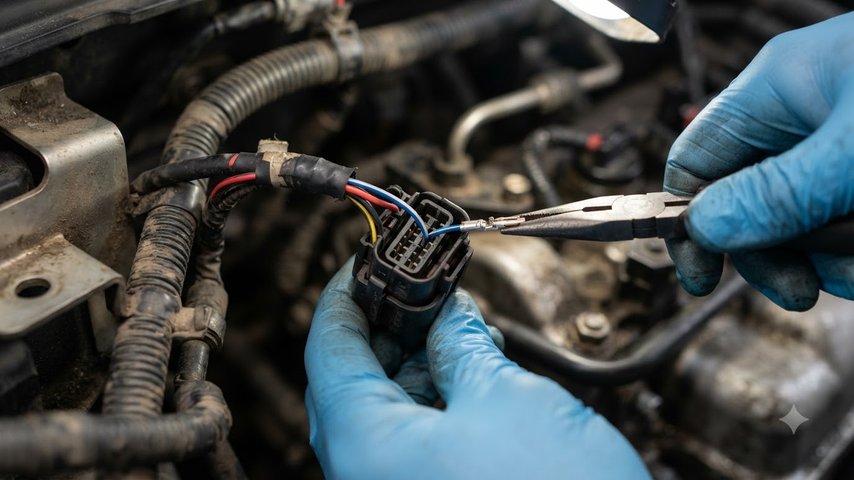

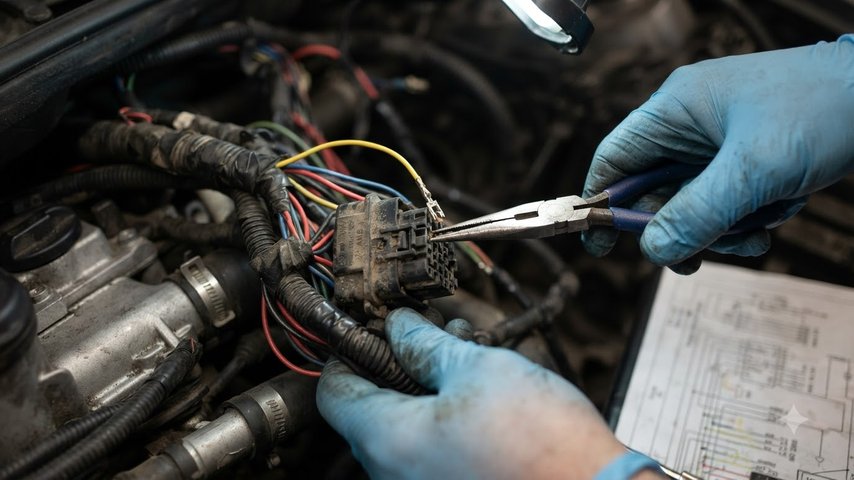

Сначала снимите разъём с оборудования и освободите его вторичный фиксатор, если он предусмотрен конструкцией. Затем аккуратно отожмите удерживающий язычок каждой клеммы съёмником и вытяните провод назад. Усилие должно быть небольшим: если клемма не выходит, значит, фиксатор ещё не отведён полностью.
- Сравните старый и новый корпус, включая ключи, направляющие и положение защёлки.
- Переставьте клеммы в новые гнёзда по фотографии или заводской распиновке.
- Проверьте, что каждый контакт защёлкнулся и не выходит при лёгком натяжении провода.
- Установите вторичный фиксатор и соедините разъём с ответной частью.
Не проталкивайте клеммы силой и не меняйте местами провода «по памяти». Неправильная распиновка может вывести из строя датчик или электронный блок. После установки убедитесь, что провод не натянут у входа в корпус, а уплотнители плотно закрывают отверстия от влаги.
Как проверить результат после сборки
Сначала осмотрите соединение: корпус не должен перекошенно сидеть на ответной части, а защёлка должна закрываться с понятным щелчком. Мультиметром проверьте целостность цепей и отсутствие короткого замыкания между соседними контактами. Для силовых линий дополнительно оцените состояние клемм под нагрузкой, поскольку слабый контакт может показывать нормальное сопротивление без потребителя.
После подключения аккумулятора запустите двигатель или включите соответствующее оборудование. Пошевелите жгут рядом с разъёмом, не прикладывая чрезмерного усилия, и убедитесь, что сигнал не пропадает. Если ошибка возвращается, проверьте массу, состояние проводов возле корпуса и ответную часть разъёма: причина может находиться не в новой детали.
Грамотно подобранный корпус восстанавливает механическую защиту и стабильность соединения без полной замены автомобильного жгута. Такой ремонт особенно удобен, когда оригинальная проводка исправна, а сломалась только пластиковая оболочка. Точная распиновка, аккуратное извлечение клемм и финальная проверка делают результат надёжным даже в условиях постоянной вибрации.
