Затяжка головки блока цилиндров (ГБЦ) – одна из важнейших операций при ремонте двигателя. ГБЦ является ключевым компонентом, обеспечивающим правильную работу двигателя. Правильная затяжка ГБЦ гарантирует герметичность, предотвращает утечку масла и газов, а также обеспечивает равномерное распределение нагрузки на головке блока и цилиндрах.
На 8-клапанной Калине, как и на многих других автомобилях, процесс затяжки ГБЦ требует точности и соблюдения определенных технических требований. Несоблюдение правил затяжки может привести к серьезным последствиям, таким как повреждение ГБЦ, утечка масла или охлаждающей жидкости, а также неполадки в работе двигателя. Поэтому важно правильно выполнить данную операцию с помощью специального инструмента и следуя рекомендациям производителя автомобиля.
Важно помнить: перед затяжкой ГБЦ необходимо обратить внимание на состояние прокладки и убедиться, что она соответствует требованиям производителя по материалу и размерам. Также необходимо правильно натянуть болты ГБЦ, соблюдая определенную последовательность.
Подготовка к затягиванию ГБЦ
Перед тем, как приступить к затягиванию головки блока цилиндров (ГБЦ), необходимо выполнить ряд подготовительных операций, которые помогут обеспечить качественный и надежный ремонт двигателя вашей 8-клапанной Калины.
Шаг 1: Очистка поверхности ГБЦ и блока цилиндров
Перед затягиванием ГБЦ важно провести тщательную очистку поверхности блока цилиндров и ГБЦ. Для этого рекомендуется использовать специальные средства для удаления остатков старого прокладочного материала и масла. Очистку можно провести с помощью мягкой щетки и растворителя.
Шаг 2: Проверка пробок резьбовых отверстий ГБЦ
Перед затягиванием ГБЦ необходимо проверить состояние пробок резьбовых отверстий. Убедитесь, что все пробки исправны, без повреждений и при необходимости замените их новыми.
Кроме того, перед установкой ГБЦ рекомендуется проверить резьбу отверстий для болтов затяжки ГБЦ на предмет повреждений и износа. В случае обнаружения дефектов, замените поврежденные детали.
Также, перед установкой ГБЦ рекомендуется промыть резьбовые отверстия в блоке цилиндров с помощью специальной масляной смазки, чтобы обеспечить легкое затягивание болтов ГБЦ.
Выбор правильного инструмента
При затягивании головки блока цилиндров (ГБЦ) на 8-клапанной Калине крайне важно использовать правильные инструменты. Это гарантирует правильную установку головки на место и предотвращает возможные повреждения.
Моментный ключ
Одним из основных инструментов, необходимых при затягивании головки блока цилиндров, является моментный ключ. Он позволяет контролировать усилие затяжки, чтобы не переусердствовать и не ослабить крепление. Рекомендуется использовать моментный ключ с шкалой измерения, чтобы точно соблюсти требования заводского регламента.
Динамометрический ключ для углов затяжки
Для корректной установки ГБЦ на Калине с 8 клапанами необходимо также использовать динамометрический ключ для затяжки с углами. Этот инструмент позволяет контролировать не только усилие затяжки, но и правильный угол поворота. Применение динамометрического ключа для углов затяжки гарантирует равномерное распределение усилия на всех болтах ГБЦ.
Важно отметить, что выбор правильного инструмента особенно важен в данном случае, поскольку головка блока цилиндров 8-клапанной Калины изготовлена из легкого материала, что требует более аккуратной и точной затяжки.
| Инструмент | Описание |
|---|---|
| Моментный ключ | Позволяет контролировать усилие затяжки |
| Динамометрический ключ для углов затяжки | Контролирует усилие затяжки и угол поворота |
Использование правильных инструментов при затяжке ГБЦ на 8-клапанной Калине сделает процесс более безопасным и гарантирует правильную установку блока цилиндров.
Проверка состояния ГБЦ и прокладки
Перед установкой и затяжкой ГБЦ на 8-клапанной Калине необходимо проверить его состояние и состояние прокладки. Это позволит предотвратить возможные проблемы и утечки масла в дальнейшем.
Шаг 1: Внешний осмотр ГБЦ
Перед началом проверки рекомендуется хорошо прочистить двигатель от грязи и пыли, чтобы лучше видеть повреждения и износ.
Осмотрите ГБЦ на предмет следующих дефектов:
- Трещины или повреждения на поверхности ГБЦ;
- Загрязнение и засоры на поверхности ГБЦ;
- Износ или повреждения уплотнительных поверхностей, на которых устанавливаются прокладки;
- Выбоины, трещины или неровности на плоскости прокладки.
Если обнаружены какие-либо из перечисленных дефектов, рекомендуется заменить или отремонтировать ГБЦ.
Шаг 2: Проверка прокладки
После внешнего осмотра ГБЦ следует проверить прокладку на предмет повреждений и износа.
Поместите прокладку на чистую поверхность и осмотрите ее:
- Проверьте, нет ли на прокладке трещин или разрывов;
- Проверьте, нет ли отложений масла или других загрязнений;
- Проверьте, нет ли признаков износа на уплотнительных поверхностях прокладки.
Если обнаружены какие-либо дефекты на прокладке, необходимо заменить ее на новую.
Шаг 3: Проверка ровности ГБЦ
Для качественной установки ГБЦ необходимо удостовериться в ровности его поверхности. Для этого используйте специальный инструмент – плоскую пластину или плитку, покрытую краской.
Распределите несколько слоев перекрывающей краски на плоской пластине и покладите ее на поверхность ГБЦ. Плотно прижмите плитку к ГБЦ и осторожно уберите ее, аккуратно раздергивая краску с поверхности.
Осмотрите распределение краски:
- Если краска распределена равномерно без полос и разводов, значит, поверхность ГБЦ ровная и можно продолжать установку;
- Если есть полосы или разводы, это свидетельствует о неровностях поверхности. В этом случае рекомендуется привести ГБЦ в ремонт.
Важно учесть, что проверку ровности ГБЦ лучше проводить сразу после ее снятия с двигателя, чтобы отремонтировать или заменить ГБЦ, если это необходимо, до установки на автомобиль.
Подготовка рабочей поверхности
Прежде чем приступить к затяжке головки блока цилиндров (ГБЦ) на 8-клапанной Калине, необходимо провести подготовку поверхности. Это важный шаг, который поможет обеспечить правильное и надежное крепление ГБЦ.
Для начала необходимо очистить поверхность ГБЦ и блока цилиндров от старых уплотнений и остатков герметика. Для этого можно использовать специальный инструмент или обычный пластиковый скребок. Важно удалить все остатки тщательно, чтобы не оставить никаких посторонних частиц, которые могут повредить новое уплотнение.
После удаления старых уплотнений, следует внимательно осмотреть поверхность ГБЦ и блока цилиндров на наличие повреждений, задиров, трещин или других дефектов. В случае обнаружения каких-либо проблем, рекомендуется провести замену или ремонт неисправных деталей.
Затем следует очистить поверхность от пыли, грязи и масляных остатков. Для этого можно использовать растворитель или специальное средство для очистки поверхностей. Не рекомендуется использовать обычное моющее средство, так как оно может не полностью удалить масляные остатки.
После тщательной очистки поверхности, рекомендуется нанести тонкий слой герметика на поверхность ГБЦ. Равномерное распределение герметика поможет обеспечить герметичность соединения и предотвратить утечку масла или охлаждающей жидкости.
Важно помнить, что перед затяжкой ГБЦ на 8-клапанной Калине необходимо следовать руководству производителя по выбору правильного крутящего момента и последовательности затяжки болтов. Неправильная затяжка может привести к повреждению деталей двигателя или его неправильной работе.
Снятие и установка ГБЦ
Шаг 1: Перед началом работы необходимо отключить аккумулятор и снять все провода и шланги, которые мешают доступу к ГБЦ.
Шаг 2: Ослабьте болты и гайки, крепящие ГБЦ к блоку цилиндров. Рекомендуется снять их постепенно, начиная с крайних сторон и двигаясь к центру.
Шаг 3: После освобождения всех крепежных элементов, снимите ГБЦ с блока цилиндров осторожно, чтобы не повредить уплотнительные поверхности.
Шаг 4: Внимательно осмотрите поверхности ГБЦ и блока цилиндров на наличие повреждений. При необходимости замените уплотнительные прокладки.
Шаг 5: Перед установкой новой ГБЦ сполосните блок цилиндров и головку блока цилиндров специальным средством для удаления остатков старого уплотнителя и сажи.
Шаг 6: Установите новую ГБЦ на свое место, следуя инструкциям производителя. Затяните болты и гайки ГБЦ в правильной последовательности и с необходимым моментом затяжки.
Шаг 7: После установки ГБЦ убедитесь, что все провода и шланги подсоединены правильно. Подключите аккумулятор и проверьте работу двигателя на наличие утечек и неисправностей.
Важно: При снятии и установке ГБЦ рекомендуется придерживаться инструкций производителя и использовать специализированные инструменты и материалы. При необходимости обратитесь к специалисту.
Снятие крышки ГБЦ
Перед началом процедуры необходимо аккуратно отключить аккумулятор и охлаждающую жидкость. Важно помнить о том, что ДВС должен быть полностью остывшим перед тем, как приступить к работе.
Шаги для снятия крышки ГБЦ:
- Снимите воздушный фильтр и корпус воздушного фильтра.
- Отсоедините провода от свечей зажигания, пометив их метками для последующего подключения к правильным свечам.
- Отсоедините тросик акселератора от дроссельного узла.
- Отсоедините шланги системы охлаждения от крышки ГБЦ.
- Снимите катушки зажигания с ГБЦ.
- Отсоедините топливные шланги от форсунок.
Для облегчения доступа и работ, рекомендуется снять некоторые другие детали ДВС:
- Снимите крышку генератора и отсоедините его кабельные соединения.
- Отсоедините провод от датчика коленвала и от впускного коллектора.
- Снимите впускной коллектор.
- Отсоедините шланги системы выпуска.
После выполнения всех указанных шагов, крышка ГБЦ готова к снятию. Откройте замки крышки ГБЦ и аккуратно снимите ее с ДВС.
Рекомендуется проводить регулярную проверку и замену прокладок крышки ГБЦ для обеспечения надежности и предотвращения утечек.
Таблица 1. Рекомендуемые инструменты для снятия крышки ГБЦ:
| Инструмент | Описание |
|---|---|
| Ключи | Набор ключей для откручивания крепежных элементов |
| Отвертки | Набор отверток для отсоединения проводов и шлангов |
| Прокладка крышки ГБЦ | Новая прокладка для замены старой после снятия крышки ГБЦ |
Таблица 2. Рекомендуемые меры предосторожности:
| Мера предосторожности | Описание |
|---|---|
| Отключение аккумулятора | Необходимо отключить аккумулятор, чтобы предотвратить случайное включение двигателя |
| Остывание ДВС | Проверьте, что двигатель полностью остыл перед началом работы |
| Маркировка проводов | Пометьте провода свечей зажигания, чтобы правильно подключить их после снятия крышки ГБЦ |
Отсоединение кабелей и трубок
Перед тем как приступить к разборке головки блока цилиндров (ГБЦ) на 8-клапанной Калине, необходимо отсоединить ряд кабелей и трубок. Это поможет избежать их повреждений и обеспечит более удобный доступ к ГБЦ.
Отсоединение кабеля аккумулятора
Первым делом следует отсоединить кабель отрицательного полюса аккумулятора, чтобы исключить возможность короткого замыкания и случайного запуска двигателя.
Отсоединение кабелей датчиков и проводов
Далее необходимо отсоединить кабели датчиков и провода, связанные с ГБЦ. Для этого следует отключить разъемы и аккуратно освободить кабели от крепежных элементов, при необходимости выполнив предварительные отвинчивания.
Отсоединение трубок системы охлаждения и топливной системы
Также необходимо отсоединить трубки системы охлаждения и топливной системы, чтобы предотвратить их повреждение при демонтаже ГБЦ. Для этого следует аккуратно открутить соединения с помощью специальных инструментов или ключей, и при необходимости предварительно слив жидкости.
После того, как все кабели и трубки отсоединены, можно приступать к следующему этапу – демонтажу ГБЦ на 8-клапанной Калине.
Отвертка для снятия и установки болтов ГБЦ
Для снятия и установки болтов ГБЦ на 8-клапанной Калине необходимо использовать отвертку с подходящим размером и типом наконечника. Она должна быть прочной, надежной и иметь удобную рукоятку для комфортной работы.
Рекомендуется использовать отвертку с магнитным наконечником, так как это поможет избежать потери болтов. Магнитная отвертка позволяет легко захватить и удерживать болты, предотвращая их падение и путаницу.
Также следует учитывать размер болтов ГБЦ и подобрать отвертку соответствующего размера. Неправильный размер отвертки может привести к повреждению болтов или неудачной установке ГБЦ.
Важно помнить о правильной технике работы с отверткой при снятии и установке болтов ГБЦ. Необходимо выдерживать угол наклона отвертки для оптимальной передачи силы и предотвращения обрывания или повреждения болтов. Рекомендуется использовать по возможности ручные отвертки, так как они обеспечивают лучшую контролируемость и предотвращают чрезмерное усилие.
В конце работы необходимо проверить, что все болты ГБЦ надежно закреплены и не имеют люфта. При необходимости можно дополнительно затянуть или ослабить болты с помощью отвертки с подходящим размером.
Подъем двигателя
Перед началом процедуры затягивания ГБЦ на 8-клапанной Калине, необходимо поднять двигатель. Это нужно для обеспечения доступа к верхней части двигателя, где располагаются головка блока цилиндров и гаек ГБЦ.
Для подъема двигателя можно использовать специальные подъемники или грузовой кран. При этом необходимо принять все меры предосторожности, чтобы избежать травмирования или повреждения двигателя.
Перед подъемом двигателя нужно отсоединить все необходимые шланги, провода и трубки, которые могут помешать поднятию. Также следует предусмотреть надежное крепление двигателя при подъеме, чтобы избежать его падения или перемещения во время работ.
Важно помнить, что подъем двигателя требует определенных навыков и знаний, поэтому не рекомендуется проводить данную процедуру самостоятельно, если вы не имеете достаточного опыта. Лучше обратиться к специалистам или использовать услуги специализированного автосервиса.
Подъем двигателя необходим для обеспечения визуального и физического доступа к ГБЦ, что позволит правильно и качественно затянуть головку блока цилиндров и гайки ГБЦ на 8-клапанной Калине. Это важная процедура, которая обеспечит надежную работу двигателя и предотвратит возможные утечки или поломки.
Снятие и установка ГБЦ
Перед началом работы необходимо убедиться в отсутствии давления во всех цилиндрах двигателя. Для этого откройте крышку радиатора и ослабьте давление с помощью отвертки.
1. Снимите воздушный фильтр. Откройте капот и найдите воздушный фильтр, расположенный сверху двигателя. Отсоедините все трубки и провода, фиксирующие фильтр, и аккуратно снимите его.
2. Отсоедините топливные шланги. На верхней части двигателя расположены шланги топливной системы. Отсоедините их с помощью специального ключа или гаечного ключа.
3. Отсоедините провода и трубки системы охлаждения. Сначала отсоедините провода от свечей зажигания, затем отсоедините трубки системы охлаждения. Для этого вращайте специальные клеммы против часовой стрелки, чтобы снять их.
4. Снимите выпускной коллектор. Отсоедините выпускной коллектор от выпускной трубы, а затем отверните все болты крепления коллектора. Снимите коллектор с помощью ключа.
5. Отсоедините вакуумный насос. Если ваш автомобиль оснащен вакуумным насосом, необходимо отсоединить его от ГБЦ. Для этого отверните болт крепления и аккуратно снимите насос.
6. Снимите ГБЦ. Отверните все болты крепления ГБЦ и аккуратно снимите ее с двигателя.
7. Установите новую ГБЦ. Подготовьте новую головку блока цилиндров, необходимые уплотнительные кольца и болты крепления. Аккуратно установите ГБЦ на место и затяните болты по определенной схеме с помощью динамометрического ключа.
8. Произведите сборку. Верните на место все отсоединенные детали и проведите проверку на наличие утечек и неисправностей. Убедитесь, что все шланги, трубки и провода правильно подключены.
Важно помнить, что снятие и установка ГБЦ является ответственной и сложной операцией, и лучше всего доверить ее профессионалам. Если у вас нет опыта в ремонте двигателя, рекомендуется обратиться в автосервис.
Затягивание болтов ГБЦ
Перед началом затягивания болтов ГБЦ необходимо убедиться, что поверхности ГБЦ и блока цилиндров чисты от старого герметика и грязи. Также необходимо заменить старые прокладки на новые, чтобы гарантировать их герметичность.
Перед затягиванием болтов ГБЦ рекомендуется ознакомиться с руководством производителя и узнать требуемые значения момента затяжки. Обычно болты ГБЦ затягивают в несколько этапов, последовательно переходя от одного болта к другому. Это позволяет равномерно распределить нагрузку и избежать перекосов.
Для затягивания болтов ГБЦ можно использовать динамометрический ключ, чтобы точно контролировать момент затяжки. Важно не превышать или недобирать заданные значения, чтобы избежать деформации или расслабления болтов.
После затягивания болтов ГБЦ необходимо проверить равномерность затяжки, используя специальный инструмент или метод проверки. Неравномерное затяжка может привести к неправильной работы двигателя и повреждению уплотнения.
Правильное затягивание болтов ГБЦ на 8-клапанной Калине является важным шагом при проведении работ с двигателем. Оно гарантирует правильное функционирование двигателя и избегание проблем с герметичностью ГБЦ. Следует всегда соблюдать указанные производителем требования и рекомендации для достижения наилучшего результата.
Правильный момент затяжки
Для выполнения процедуры затяжки понадобятся следующие инструменты:
- Моментный ключ;
- Ключ для затяжки головки блока цилиндров;
- Прокладка ГБЦ.
Порядок выполнения:
- Установите детали: прокладку ГБЦ и саму головку блока цилиндров.
- Смажьте резьбу головки блока цилиндров и шпильки моторным маслом.
- Начните затяжку с центральной шпильки с помощью ключа для затяжки головки блока цилиндров.
- По порядку затяните остальные шпильки вокруг центральной.
- Затяните шпильки в три этапа:
- На первом этапе затягивайте с небольшим усилием каждую шпильку в порядке, указанном в технической документации.
- На втором этапе затягивайте каждую шпильку в указанной последовательности, доворачивая ее на определенный угол.
- На третьем этапе повторите операцию.
Важно помнить, что точный момент затяжки может зависеть от конкретной модели и года выпуска Калины. Поэтому перед началом работ рекомендуется обратиться к технической документации производителя или консультации специалиста.

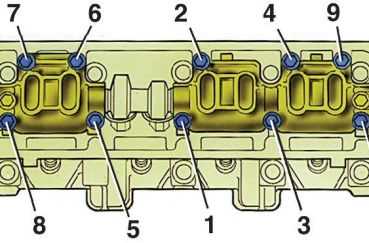

Последовательность затяжки болтов
Шаг 1: Предварительная затяжка
Перед началом основной последовательности затяжки, все болты ГБЦ должны быть предварительно затянуты с помощью динамометрического ключа. Этот шаг поможет обеспечить равномерную силу затяжки перед последующей финальной затяжкой.
Шаг 2: Основная последовательность затяжки
Основная последовательность затяжки болтов ГБЦ включает несколько этапов:
- Шаг 1: Начните затяжку с центральной части ГБЦ, поочередно затягивая болты внутренними перпендикулярными шагами, чтобы равномерно распределить силу затяжки.
- Шаг 2: Перейдите к болтам на внешних краях ГБЦ, снова затягивая их внутренними перпендикулярными шагами.
- Шаг 3: Затяните остальные болты ГБЦ, продолжая равномерную последовательность.
Рекомендуется использовать динамометрический ключ для требуемого значения крутящего момента, указанного в технической документации на автомобиль. Обычно это значение составляет 15-20 Нм.
Это важный этап сборки ГБЦ, поэтому рекомендуется следовать официальной руководству производителя автомобиля или проконсультироваться с опытным специалистом для обеспечения правильной последовательности затяжки болтов ГБЦ на 8-клапанной Калине.
