Ключ к успешной замене головки блока цилиндров – правильная последовательность затяжки крепежных элементов и соблюдение указанных моментов силы. Это не только гарантирует герметичность, но и предотвращает деформацию детали, что особенно важно для двигателя Hyundai Accent с 16 клапанами.
Перед началом работы убедитесь, что все инструменты под рукой: динамометрический ключ, насадки и уплотнительные прокладки соответствующего размера. Точное соблюдение последовательности и момента затяжки существенно влияет на долговечность и стабильность работы двигателя.
При выполнении процедуры рекомендуется начинать с центра и постепенно переходить к краям, соблюдая последовательность крест-накрест. Такой подход равномерно распределяет давление, предотвращая искривление головки и обеспечивая надежное уплотнение клапанных камер.
Подготовка к затяжке ГБЦ: что нужно учитывать и как подготовиться
Перед началом затяжки ГБЦ убедитесь, что двигатель остыл и охлаждающая жидкость не горячая, чтобы избежать ожогов и неправильного определения момента затяжки. Проверьте наличие всех необходимых инструментов: динамометрического ключа, набор меток для фиксации положения поршней и распредвалов, а также новых прокладок и уплотнительных элементов.
Очистите поверхность блока цилиндров и ГБЦ от грязи, масла и старых остатков прокладок. Используйте мягкую щетку и растворитель, чтобы добиться гладкой и чистой поверхности, что обеспечит равномерное давление при монтаже. Проверьте состояние прокладок и элементов крепления – при наличии признаков износа или повреждений замените их на новые, чтобы избежать утечек и проблем в дальнейшем.
Запишите или запомните исходное положение всех меток и маркировок на распредвалах и валу коленвала. Это поможет правильно совместить при сборке, исключая ошибки при установке ГБЦ. Проверьте состояние головки блока цилиндров: отсутствие трещин, деформаций или следов износа. При малейших повреждениях замените головку или проведите профессиональную проверку.
Подготовьте рабочее место, обеспечив его хорошей освещенностью и свободной зоной для свободного перемещения. Планируйте порядок действий, чтобы последовательность затяжки соответствовала заводским рекомендациям для вашего автомобиля. Накануне работы убедитесь в наличии всех необходимых данных из инструкции по ремонту или руководства по эксплуатации Hyundai Accent 16 клапанов.
Инструменты и материалы для проведения работы
Для затяжки головки блока цилиндров потребуется набор основных инструментов: торцевая или головка на 10, 12, 14 мм, ключи с загнутыми губками и трещоточные отвертки. Обязательно используйте динамометрический ключ, чтобы обеспечить правильное усилие при затяжке по заводским требованиям.
Дополнительно необходимы шплинты для фиксации болтов, очиститель для удаления грязи и масла, а также чистая ткань или ветошь для подготовки поверхности. Для расположения компонентов пригодятся пластиковые монтировки или проставки, чтобы обезопасить детали при съемке и установке.
Для пометки положения элементов используют маркер или тонкую масляную краску, что облегчит повторную сборку. Не забудьте подготовить герметик или уплотнительное кольцо, если в процессе работы потребуется его замена.

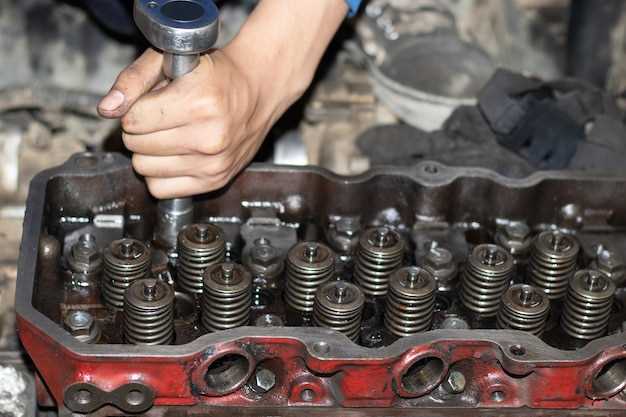

Очистка поверхности блока и головки перед затяжкой
Перед началом затяжки ГБЦ полностью очистите поверхность блока и головки от остатков старого герметика, масла и грязи. Используйте пластиковую скребницу, чтобы аккуратно убрать с поверхности старое покрытие, избегая царапин и повреждений. Затем обработайте поверхность уайт-спиритом или специальным очистителем для моторных деталей, чтобы устранить остатки масел и жиров.
Особое внимание уделите канавкам под прокладку и место соприкосновения блок-головка. Эти участки должны быть идеально чистыми и сухими. Размокающее масло и грязь могут привести к неправильной герметизации и появлению утечек после сборки.
Обязательно используйте чистый тканевый или бумажный материал для протирки, чтобы не оставить ворс или частицы, которые могут попасть под новую прокладку. После очистки протрите поверхности сжатым воздухом или хорошо просушите, чтобы устранить остатки жидкости и пыли.
Проверьте гладкость поверхности, убедитесь, что на ней не осталось повреждений, неровностей или трещин. Чистая и гладкая поверхность помогает равномерно распределить давление затяжки и гарантирует герметичность соединения.
Проверка состояния прокладки и болтов ГБЦ
Начинайте осмотр с визуальной оценки прокладки: при извлечении ГБЦ обратите внимание на наличие следов масла, охлаждающей жидкости или нагара на поверхности прокладки. Трещины, вздутия или деформации указывают на необходимость замены. Проверка плоскости блока и крышки головки происходит с помощью мерной рейки или лазерного сканера – поверхность должна быть идеально ровной без заметных выступов или вмятых участков.
Обратите внимание на состояние болтов крепления. Если они покрыты окислами, имеют следы износа или заметные повреждения резьбы, их следует заменить. Резьба должна быть чистой и без дефектов, поскольку неправильный нарез или повреждение могут привести к недостаточной затяжке и появлению утечек. Также проверьте, отсутствуют ли трещины или изломы на головке болта.
Для повышения надежности повторной сборки рекомендуется воспользоваться моментным ключом и проверить состояние резьбовых соединений с помощью шплинтовых или контрольных меток, чтобы убедиться, что давление затяжки будет равномерным и соответствовать заводским характеристикам. Особенно это важно при использовании новых болтов, которые иногда требуют предварительной разборки и повторной затяжки с определенными характеристиками.
Обеспечение правильной последовательности снятия и установки компонентов
Начинайте с отсоединения аккумулятора, чтобы избежать короткого замыкания и нежелательной подачи питания. Перед снятием ГБЦ отключите все шланги, электропроводку и крепежи, расположенные вокруг блока. Последовательность демонтажа должна соответствовать порядку, в котором детали расположены по отношению к ГБЦ, чтобы не повредить соседние узлы.
Рекомендуется снять компоненты в следующем порядке:
- Отсоединение верхней крышки клапанов и ремня ГРМ
- Снимаем натяжитель ремня и ролики
- Определяем положение меток на шестернях распредвала и коленвала для фиксации положения клапанов
- Отсоединение системы охлаждения, крышек и прокладок
- Отсоединение системных шлангов и электропроводки, подключенной к ГБЦ
- Снятие крепежных болтов и саму ГБЦ
При установке стоит придерживаться обратной последовательности, начиная с нанесения герметика на посадочные поверхности и закрепления ГБЦ, затем монтажа системных шлангов, электропроводки и крышек. Обеспечивайте равномерное затяжение болтов согласно последовательности и моментам, указанным в ремонтной документации.
Для предотвращения перекоса и неправильной установки особое внимание уделите совмещению меток на шестернях, а при затяжке болтов держите их в правильных последовательностях и применяйте калиброванные ключи. Постепенно затягивайте каждую пару или группу болтов, чтобы равномерно распределить давление и избежать деформации ГБЦ.
Проверка наличия деформаций и повреждений деталей перед началом
Осмотрите головку блока цилиндров на наличие трещин, вмятин или других видимых повреждений. Треугольные или радиальные трещины могут проявляться возле крепежных отверстий или по краям, и их обнаружение помогает избежать непредвиденных проблем в будущем.
Проверьте плоскость поверхности головки на наличие деформаций или искривлений с помощью правила или специализированных щупов. Отклонения в несколько сотых миллиметра могут привести к неправильной затяжке и утечкам.
Обратите внимание на состояние прокладок и сальников. Повреждения, трещины или износ указывают на необходимость замены перед началом сборки, чтобы предотвратить протечки и потерю давления в системе.
Осмотритевкладыши клапанов, пружины и распредвал. Убедитесь в отсутствии изломов, износа или разрушений. Затянутая или поврежденная часть может вызвать перебои в работе двигателя.
Проверьте состояние болтов и шпилек крепления головки: отсутствия повреждений, следов коррозии или износа. Сломанные или деформированные резьбы требуют восстановления или замены для обеспечения надежности при затяжке.
При наличии малейших дефектов, лучше заменить поврежденные детали заранее. Такая подготовка поможет сохранить долговечность и работоспособность двигателя при использовании Hyundai Accent 16 клапанов.
Технология затяжки ГБЦ Hyundai Accent 16 клапанов по штатной последовательности и момента затяжки
Начинайте затяжку головки блока цилиндров с установки болтов по центру и переходите к внешним. Постепенно затягивайте болты в несколько проходов, соблюдая указанный порядок. Первым создайте первоначальный зазор, затягивая болты до 30 Нм (3,0 кгм), равномерно проходя по последовательности.
После этого выполните второй проход, повысив момент затяжки до 60 Нм (6,0 кгм), снова следуя порядку. Третий рейд предполагает окончательную затяжку с моментом 90–100 Нм (9–10 кгм), начинайте с внутренних болтов и постепенно переходите к внешним по тому же порядку.
При финальной затяжке рекомендуется воспользоваться динамометрическим ключом и, при необходимости, немного подтянуть болты по очереди, чтобы обеспечить равномерное прижатие головки к блоку. Использование одинакового усилия на всех болтах важно для предотвращения перекосов и деформаций.
Если вашему двигателю свойственно расширение при нагреве, уточняйте моменты затяжки в соответствии с рекомендациями монтировать головку после прогрева двигателя до рабочей температуры. Не забывайте о необходимости контролировать состояние ключей и болтов между проходами, чтобы не допустить их повреждения или чрезмерного натяжения.
Контроль первичного момента затяжки и порядок последовательных этапов
Затягивание головки блока цилиндров требует точных измерений и строгого соблюдения порядка. Начинайте с установки ключа на указанное по спецификации значение первичного момента затяжки, которое для Hyundai Accent с 16-клапанным двигателем составляет 25 Нм (Ньютон-метров). После этого приступайте к последовательному затяжке в определённой последовательности по диагональной схеме, чтобы равномерно распределить нагрузку.
Переверьте, что все болты позволяют выполнить первый затяжной этап без перекосов. После достижения первичного момента позвольте детали остыть или выполните повторную проверку, если производитель так рекомендует. Это помогает устранить микросжима и обеспечить равномерное прилегание головки к блоку цилиндров.
Затем приступайте ко второму этапу затяжки – подтягиванию болтов до окончательного значения, которое указывается в технической документации – 45 Нм. Используйте динамометрический ключ для точности. В последовательности затяжки чаще всего соблюдается диагональный порядок, чтобы избежать деформаций.
Демонтаж специальной маркировки или прослеживания правильного положения болтов в процессе критических этапов затяжки помогает избежать ошибок при повторных проверках. После каждого этапа рекомендуется повторно пройтись по болтам в установленном порядке, чтобы убедиться, что все они равномерно затянуты.
В конце процедуры обязательно выполняйте финальную проверку, медленно и по очереди подтягивая все болты, чтобы обеспечить равномерное прилегание деталей и избежать возможных проблем с нагревом или деформациями в будущем.
Использование динамометрического ключа: как правильно его применять
Перед затяжкой ГБЦ Hyundai Accent 16 клапанов обязательно проверьте настройки динамометрического ключа и установите нужное значение силы затяжки, рекомендованное производителем. Это обеспечит точное применение усилия без риска повреждения головки блока.
При использовании динамометрического ключа обхватите головку болта и плавно поверните рукоятку, избегая резких движений. Следите за индикатором или щелчком, который указывает на достижение заданного усилия.
Не превышайте установленный показатель, поскольку чрезмерная затяжка может привести к деформации или повреждению резьбы, а также к утечкам металла. В случае, если после первого затягивания болты требуют повторной обработки, следуйте порядку и очередности, указанным в инструкции.
После завершения процедуры проверьте закрученные болты на соответствие установленной силе еще раз, чтобы убедиться в равномерной затяжке и исключить возможность утерянных или недостаточно затянутых креплений. Используйте контрольное значение, специально предназначенное для данной модели двигателя.
Обратите внимание, что правильный режим работы динамометрического ключа достигается при использовании его в хорошо откалиброванном состоянии. Регулярное калибрование поможет сохранить точность и надежность инструментa.
Контроль за уровнем затяжки во время выполнения этапов
Используйте динамометрический ключ для проверки затяжки каждой гайки или болта ГБЦ в соответствии с рекомендованным моментом затяжки, указанным в руководстве. После каждой затяжки прокрутите двигатель вручную на несколько оборотов, чтобы обеспечить равномерное распределение давления. Повторно проверьте затяжку каждой метки, чтобы убедиться, что все соединения закреплены правильно и равномерно.
Делайте контроль затяжки после каждого этапа, особенно при переходе к следующему уровню затяжки. Напряжение должно оставаться в пределах ±10% от рекомендованного значения. Используйте правильную последовательность затяжки, чтобы избежать перекоса ГБЦ, и периодически перепроверяйте уровни, чтобы исключить ослабление соединений под нагрузкой. Следите за равномерностью давления, и при необходимости корректируйте уровень затяжки, чтобы избежать перекосов и деформаций.
Обратите внимание на специфику вашего двигателя: в некоторых случаях требуется контроль температурного режима, чтобы значение момента затяжки оставалось актуальным. Записывайте все параметры прохода и контрольных проверок, чтобы контролировать процесс и своевременно выявлять возможные отклонения.
Особенности затяжки болтов в условиях низких и высоких температур
При выполнении затяжки болтов ГБЦ важно учитывать температурные условия. В холодную погоду металл сжимается, поэтому рекомендуется немного ослабить затяжку, чтобы при нагреве и расширении болты сохранили необходимое натяжение. В теплых условиях металл расширяется, и затяжка должна быть чуть более плотной, чтобы избежать ослабления после нагрева двигателя. Не начинайте работу при экстремальных температурах: лучше обеспечить предварительный прогрев или охлаждение двигателя до стабильных условий, чтобы избежать деформации болтов и потерии равномерности затяжки.
| Температура | Рекомендуемые действия | Особые указания |
|---|---|---|
| Низкие температуры (от -20°C и ниже) | Ослабьте болтов на 10-15%, выполните предварительный прогрев двигателя. После нагрева повторите затяжку по указанному формату. | При работе в условиях морозов используют специальные смазки, уменьшающие риск трения и заедания болтов. |
| Высокие температуры (от +30°C и выше) | Увеличьте начальный зазор при затяжке или затягивайте болты чуть сильнее, чтобы компенсировать расширение металла. После прогрева повторите финальный этап затяжки. | Обратите внимание на температурное одностороннее расширение. Перед повторной затяжкой дайте двигателю остыть до стандартных условий, чтобы избежать перетяжки. |
Общие правила требуют, чтобы все этапы затяжки проводились при стабильных температурах или с учетом изменения размеров деталей. Использование динамометрического ключа в этих условиях обеспечивает более точный результат, предотвращая как ослабление, так и перетягивание болтов.
Проверка правильности выполнения всех этапов: финальные рекомендации
Перед запуском двигателя покажите ему по очереди несколько минут, чтобы убедиться в отсутствии посторонних звуков и правильной работы системы охлаждения. Обратите внимание на уровень масла – он должен соответствовать отметкам на щупе, чтобы избежать недостатка или переизбытка.
Осмотрите все соединения и крепежные элементы, особенно крестовины и болты головки блока, чтобы не осталось незатянутых или слабых узлов. Проверьте состояние прокладки – отсутствие течи или повреждений свидетельствует о правильной герметизации.
Произведите контрольное повторное затяжение болтов по кругу, следуя шахматному порядку и заданному моменту затяжки. Это поможет устранить возможные прослабления и обеспечить равномерное распределение нагрузок.
Обратите внимание на свечи зажигания и их провода: они должны быть надежно закреплены, без повреждений и искривлений. Проверьте работу системы вентиляции картера, убедившись, что все трубки и клапаны подключены правильно и отсутствует утечка газов.
Подключите диагностический сканер для проверки ошибок и работы датчиков. Отсутствие ошибок и нормальные показания датчиков свидетельствуют о правильной выполненной настройке и отсутствии неисправностей.
Завершая, запустите двигатель и дайте ему поработать несколько минут на холостом ходу. Проверьте отсутствие вибраций, необычных звуков и запахов. Попробуйте проехаться на малых оборотах, контролируя работу двигателя и реакцию на педаль газа. Все показатели должны быть стабильными, без неожиданных «провалов» или нестабильности.
