Редко сталкиваясь с необходимостью диагностики электросистемы, вы можете обнаружить, что соленоид не откликается или работает с перебоями. В таких ситуациях мультиметр становится незаменимым помощником. Перед началом проверки убедитесь, что двигатель автомобиля выключен и аккумулятор отключен, чтобы избежать случайных коротких замыканий. Проще всего определить неисправность именно через измерение сопротивления соленоида, поскольку он представляет собой электромагнитный компонент, контакт с которым должны обеспечивать определённые показатели сопротивления.
Подготовка к проверке соленоида
Перед началом проверки убедитесь, что аккумулятор автомобиля отключен. Это исключит возможные короткие замыкания и повреждение мультиметра.
Очистите контактные точки соленоида от грязи и коррозии, чтобы обеспечить надежный контакт при измерении. Используйте мягкую ткань или щетку, избегайте металлических предметов, которые могут повредить детали.
Проверьте состояние проводов и разъемов, соединяющих соленоид с системой. Все кабели должны быть целыми, без повреждений и окислов. При необходимости замените неисправные или окисленные участки.
Настройте мультиметр в режим проверки сопротивления (омметр). Убедитесь, что прибор исправен, проверив его на известной нагрузке или резисторе.
Определите место установки соленоида и подготовьте инструменты для его безопасного снятия: отвертки, гаечные ключи, перчатки. Работа должна проводиться на ровной поверхности, чтобы избежать падения или повреждения деталей.
Определите контрольные значения сопротивления отопительного элемента соленоида из технической документации или сервис-мануала. Это поможет определить, соответствует ли показатель нормы после измерения.
Необходимые инструменты и материалы
Для проверки соленоида мультиметром на Калине 1 понадобятся следующие инструменты и материалы:
- Мультиметор с функцией измерения сопротивления (Ом-метр) – выберите модель, способную точно измерять низкие значения сопротивления и иметь функцию прозвонки цепи.
- Изоляционная лента или термоусадка – для надежного закрепления контактов и защиты от короткого замыкания.
- Отвертка с крестовой или плоской головкой – для снятия защитных крышек или крепежных элементов, если требуется доступ к соленоиду.
- Пара проводов с зажимами – предпочтительно с хорошим контактом, чтобы избежать ложных показаний и снизить сопротивление соединения.
Безопасность при работе с электрическими компонентами
Перед проверкой соленоида мультиметром отключите аккумулятор автомобиля, чтобы устранить риск короткого замыкания и электросоцветлений. Это позволит избежать неожиданных ударов током и повреждений оборудования.
Используйте изолированные инструменты с пластиковыми ручками и проверяйте исправность рукояток, чтобы снизить вероятность пробоя изоляции и получить дополнительную защиту от электрического тока.
Работайте на сухой поверхности, избегая влажных условий, которые увеличивают риск короткого замыкания и усложняют контроль за состоянием электропроводки. Проверьте наличие заземления и правильность подключения к заземляющим элементам автомобиля.
Постоянно следите за состоянием мультиметра и кабелей, не допускайте повреждений изоляции или изломов. Перед началом работы убедитесь, что прибор правильно калиброван и показывает точные значения.
Обращайте внимание на переключатели и режимы мультиметра, выбирайте правильный диапазон измерения и избегайте превышения максимально допустимых значений, чтобы не повредить устройство и не получить травму.
Проводите проверку в хорошо освещенном пространстве, чтобы точно видеть подключение и избегать ошибок. Не прикасайтесь к оголенным проводам и контактам во время измерений, даже если мультиметр отключен, так как аккумулятор может оставаться заряженным.
Определение местоположения соленоида
Чтобы точно найти соленоид в автомобиле Калина, откройте капот и локализуйте электромагнитный цилиндр через техническую документацию или маркировки на корпусе двигателя. Обычно он располагается рядом с газораспределительным механизмом или возле заслонки, управляемой электромагнитом.
Осмотрите область вокруг разделителя воздуха или вакуумного усилителя, поскольку именно там чаще всего устанавливают соленоидные клапаны. Обратите внимание на цепи и разъемы, которые подключены к этим компонентам – они помогают понять, где находится сам электромагнит.
| Пошаговая проверка местоположения: |
|---|
| 1. Снимите защитное пластиковое покрытие или крышку, закрывающую нужную область. |
| 2. Найдите электропроводку с маркировками или цветовыми метками, указывающими на клапанный механизм. |
| 3. Обратите внимание на расположение разъемов – соленоидные кабели подают управляющий сигнал и идут в конкретные участки моторного отсека. |
| 4. Используйте схему или фото, где обозначены основные элементы двигателя, для точного определения положения соленоида. |
| 5. Проверьте наличие креплений и винтов, закрепляющих электромагнитный компонент – это поможет исключить ошибку при поиске. |
Если есть сомнения, отметьте находки и обратитесь к инструкции по ремонту, чтобы подтвердить точное расположение. Именно так вам удастся быстро и точно определить местоположение соленоида для дальнейших проверок мультиметром.
Проверка состояния проводки
Перед проверкой соленоида убедитесь в целостности электропроводки, которая идет к нему. Используйте мультиметр в режиме проверки сопротивления или прозванивания цепи. Для этого отключите аккумулятор, чтобы избежать случайных коротких замыканий.
Обратите внимание на изоляцию проводов: она должна быть без трещин, трещин или следов разгерметизации. Поврежденные участки замените или заизолируйте дополнительно.
| Шаг | Действие | Совет |
|---|---|---|
| 1 | Отключите все цепи, ведущие к соленоиду. | Это исключит влияние других элементов и повысит точность проверки. |
| 2 | Прозвоните провода мультиметром между разъемом и точкой подключения. | Значение сопротивления не должно превышать нескольких Ом; высокий уровень говорит о разрыве в проводке. |
| 3 | Проверьте изоляцию проводов визуально и с помощью мультиметра на наличие коротких замыканий. | Если обнаружите пробой изоляции, замените поврежденный участок. |
| 4 | Проверьте сопротивление между проводом и массой или кузовом автомобиля. | Значение должно быть близко к нулю – это указывает на отсутствие обрывов и хорошую массу цепи. |
| 5 | Запустите проверку при включенном зажигании и наблюдайте за показаниями мультиметра. | Изменения сопротивления могут свидетельствовать о неисправности в проводке или соединениях. |
Проведение такой проверки поможет исключить возможные неисправности электропроводки или короткие замыкания, что ускорит диагностику и устранение проблемы с соленоидом или другими электронными компонентами. Регулярная проверка повысит надежность работы системы и предупредит более серьезные поломки в дальнейшем.
Процесс проверки соленоида мультиметром
Поставьте щупы мультиметра в режим измерения сопротивления и установите его на диапазон 200 Ом или выше.
Обратите внимание на резкие изменения или отсутствие сопротивления. Значит, соленоид поврежден или обмотка оборвана.
Для проверки работоспособности полностью отключите соленоид и подключите его к источнику питания с постоянным напряжением, соответствующим его номиналу. После этого измерьте сопротивление снова, чтобы найти возможные внутренние повреждения.
Если сопротивление сильно отличается от эталонных значений или тест показывает отсутствие сопротивления, замените соленоид или обратитесь к специалисту для более углубленной проверки.

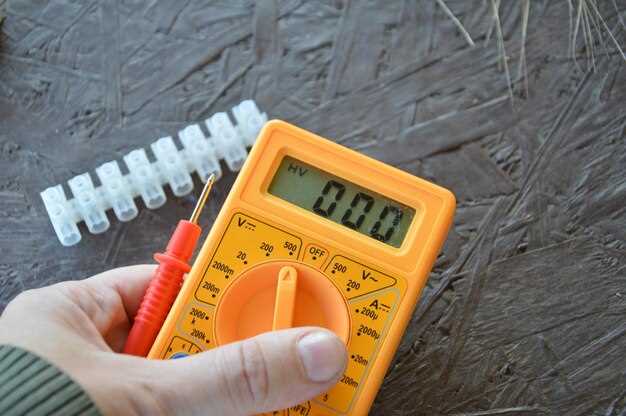

Настройка мультиметра на измерение сопротивления
Перед началом работы переключите режим мультиметра на символ Ом (Ω). Для этого поворачивайте регулятор или выбирайте соответствующую клавишу на приборе, убедившись, что дисплей показывает значение сопротивления или индикацию режима Ом.
Проверьте, что диапазон измерений установлен правильно. Если мультиметр поддерживает автоматический выбор диапазона, просто убедитесь, что он включен. В случае ручной настройки, выберите диапазон, превышающий ожидаемые значения сопротивления цепи или компонента – например, 20 кОм для проверки соленоида.
Для точных показаний рекомендуется сначала протестировать мультиметр на известном образце сопротивления, например, на резисторе. Это поможет убедиться, что устройство правильно настроено и показывает корректные значения.
- Обратите внимание на значение на дисплее – оно должно стабилизироваться, если цепь замкнута или сопротивление – когда разомкнута
Обратите внимание на отрицательное или нулевое значение – они указывают на наличие короткого замыкания или неправильной полярности (если мультиметр поддерживает измерения сопротивления с полярностью). В этом случае дополнительно проверьте щупы и соединения.
Если мультиметр показывает нулевое сопротивление при отсутствии цепи, замените щупы или очистите контакты. Для измерения сопротивления соленоида убедитесь, что цепь отключена, чтобы избежать влияния внешнего источника тока или магнитных полей.
Проверка сопротивления соленоида
Интерпретация результатов измерений
Чтение показаний мультиметра помогает определить исправность соленоида. Значения сопротивления, если они соответствуют заводским спецификациям, свидетельствуют о хорошем состоянии компонента. В большинстве случаев сопротивление соленоида Калины находится в диапазоне от 30 до 150 Ом. Если измеренное значение значительно превышает или ниже этого диапазона, есть вероятность повреждения или замыкания катушки.
При показании нулевого или очень низкого сопротивления стоит проверить наличие короткого замыкания. В таком случае соленоид может заклинить или сгореть, что потребует его замены. Высокое сопротивление указывает на разрыв обмотки или плохой контакт внутри катушки. Внутренние повреждения также могут проявляться в нестабильных или размытых показаниях, что говорит о необходимости замены.
Обратите внимание, что изменение показаний при повторных измерениях сигнализирует о возможных проблемах с контактами или о неправильных условиях измерения. Хорошая практика – проводить измерения с отключенным зажиганем и снятым напряжением с соленоида, чтобы избежать ложных данных и повреждений мультиметра.
Всегда сравнивайте полученное значение с технической документацией или сервисными рекомендациями для конкретной модели. Это поможет правильно оценить состояние соленоида и избежать ненужных замен или ремонтов.
Советы по устранению неисправностей
Проверьте качество контактов на разъемах соленоида и мультиметра. Откройте клеммы, очистите их от грязи и окислов, после чего аккуратно закрепите соединения.
Если тест показывает нестабильные значения, замените провода измерений, ведь поврежденные или изношенные кабели могут искажают результат.
Используйте мультиметр в режиме проверки сопротивления (Ом), чтобы определить целостность катушки соленоида. Значение сопротивления должно соответствовать данным производителя или находиться в пределах 30-70 Ом. Значения значительно выше или ниже указывают на повреждение катушки.
При подозрении на короткое замыкание или обрыв, расположите мультиметр параллельно катушке. Значительное снижение сопротивления говорит о коротком замыкании, а отсутствие показаний – об обрыве.
Протестируйте работу соленоида напрямую, подав на него напряжение питания с помощью источника постоянного тока. Если при этом он не срабатывает, стоит проверить источник питания и цепь управления. Не забывайте соблюдать полярность и избегать перегрузки.
Используйте тестовую лампу или проверочный тестер для быстрого выявления наличия питания на цепи. При отсутствии питания убедитесь, что предохранители, реле и цепи управления функционируют исправно.
Если соленоид не реагирует даже при исправных показаниях мультиметра, проверьте, не повреждены ли питающие провода или разъемы. Также убедитесь в правильной работе блока управления, так как неисправность в нем может блокировать срабатывание соленоида.
Периодически проверяйте сам мультиметр на исправность, убедившись, что батарея заряжена, а измерительные функции работают стабильно. Это исключит ложные срабатывания, вызванные неисправностями прибора.
