Шема дроссельной заслонки ВАЗ 2107 инжектор

Дроссельная заслонка ВАЗ 2107 инжектор – это важный элемент системы впуска воздуха двигателя. Она регулирует количество поступающего воздуха в цилиндры, обеспечивая оптимальное соотношение топлива и воздуха для сгорания. В случае неправильной работы дроссельной заслонки может снижаться мощность двигателя и увеличиваться расход топлива. Поэтому важно знать, как устроена схема и как правильно настроить дроссельную заслонку ВАЗ 2107 инжектор.

Схема дроссельной заслонки ВАЗ 2107 инжектор состоит из нескольких основных элементов. Первым элементом является дроссельный узел, состоящий из дроссельной заслонки и привода, который управляет ее положением. Заслонка закрывает или открывает воздушный поток во время работы двигателя. Вторым элементом является датчик положения дроссельной заслонки, который передает информацию о положении заслонки в электронный блок управления двигателя (ЭБУ). Также в схему входит электронная система управления двигателем, которая анализирует полученные данные о положении заслонки и регулирует момент подачи топлива.

Для правильной работы дроссельной заслонки необходимо периодически проводить ее чистку и настройку. Процедура настройки дроссельной заслонки состоит из нескольких этапов. Сначала необходимо отключить аккумуляторное питание автомобиля. Затем с помощью отвертки необходимо аккуратно переместить дроссельный привод в нейтральное положение. После этого следует проверить положение заслонки с помощью контактного датчика или мультиметра. Если положение заслонки не соответствует необходимым параметрам, то следует произвести регулировку путем изменения положения дроссельного привода.

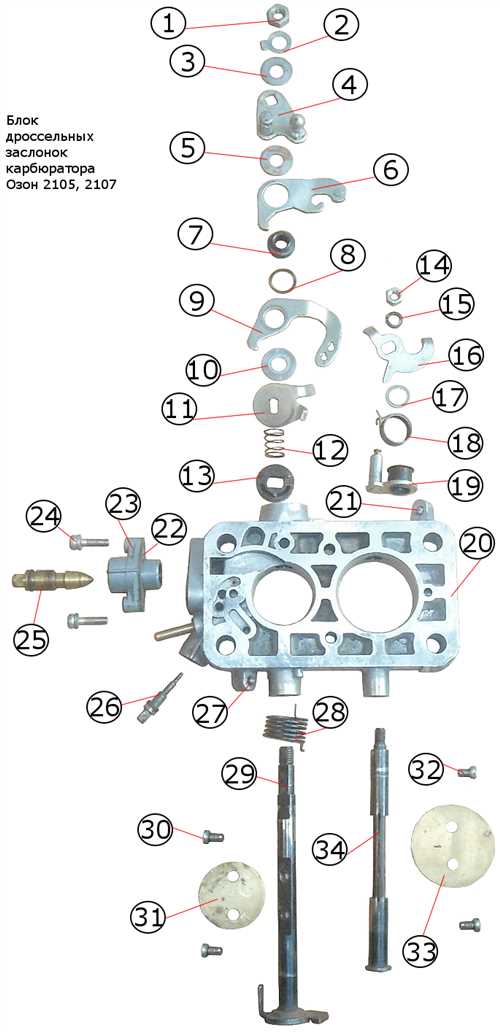

Шема устройства дроссельной заслонки ВАЗ 2107 инжектор представляет собой следующее:

Дроссельный корпус. Это основной элемент заслонки, который устанавливается между воздушным фильтром и впускным коллектором. В нем находятся заслонка и датчик положения дроссельной заслонки (ДПДЗ).
Заслонка. Это подвижный элемент, который открывается и закрывается для регулирования воздушного потока. Заслонка управляется с помощью привода, состоящего из мотора и вала с шестерней.
Датчик положения дроссельной заслонки (ДПДЗ). Он предназначен для измерения угла поворота заслонки. Данный датчик передает информацию в электронный блок управления двигателем, который определяет оптимальное количество впрыскиваемого топлива.
Привод заслонки. Он состоит из мотора, привода и системы передач. Мотор привода получает сигнал от электронного блока управления двигателем и поворачивает вал с шестерней, что вызывает движение заслонки.
Электронный блок управления двигателем (ЭБУ). Он отвечает за управление работой дроссельной заслонки и других элементов системы впрыска топлива.

Таким образом, шема дроссельной заслонки ВАЗ 2107 инжектор включает в себя ключевые элементы, которые обеспечивают стабильную работу двигателя и оптимальное соотношение топлива и воздуха в смеси.

Подробная инструкция

Устройство дроссельной заслонки состоит из основной детали — заслонки, механизма привода и датчиков. Датчики отвечают за определение положения заслонки и передачу этой информации на электронную систему управления двигателя.

Чтобы провести диагностику и ремонт дроссельной заслонки, вам потребуется следующий инструмент:

Отвертки различных размеров — для снятия и установки деталей заслонки;
Специальные ключи — для откручивания крепежных болтов;
Обратные пассатижи — для снятия шланга питания;
Набор инструментов — для выполнения регулировки и настройки дроссельной заслонки.

Вот пошаговая инструкция по диагностике и ремонту дроссельной заслонки ВАЗ 2107 инжектор:

Отсоедините провода от аккумуляторной батареи, чтобы исключить возможность получения электрического удара.
Снимите воздушный фильтр и все шланги, подсоединенные к дроссельной заслонке.
Сняв шланг питания, осмотрите элементы заслонки и датчиков на наличие повреждений и загрязнений. При необходимости очистите детали и замените поврежденные элементы.
Ослабьте крепежные болты и снимите дроссельную заслонку.
Тщательно очистите дроссельную заслонку от нагара и других загрязнений. Для этого можно использовать аэрозольный очиститель или специальные чистящие средства.
Проверьте состояние заслонки и ее механизма привода. Убедитесь, что заслонка легко перемещается без заеданий и износа. Если необходимо, замените детали или проведите регулировку.
Установите дроссельную заслонку на место и затяните крепежные болты с заданным моментом.
Подсоедините все шланги к заслонке и установите воздушный фильтр.
Подключите провода к аккумуляторной батарее.
Запустите двигатель и проверьте его работу. Убедитесь, что заслонка открывается и закрывается плавно, а также что двигатель работает стабильно и без проблем.

Следуя этой подробной инструкции, вы сможете провести диагностику и ремонт дроссельной заслонки ВАЗ 2107 инжектор. Не забывайте также проводить регулярную профилактику и обслуживание этой детали, чтобы обеспечить бесперебойную работу двигателя вашего автомобиля.

Схема устройства

В состав дроссельной заслонки входят несколько основных элементов:

Элемент	Описание
Дроссельная заслонка	Представляет собой пластину, которая блокирует или открывает воздушный поток во впускной коллектор. Регулируется позицией пластины с помощью моторчика.
Моторчик дроссельной заслонки	Отвечает за поворот и удержание пластины в нужном положении, получает команды от электронного блока управления (ЭБУ).
Датчик положения дроссельной заслонки	Следит за положением пластины и передает информацию о нем в ЭБУ. Используется для корректировки работы системы впрыска топлива.
Фильтр воздушной заслонки	Обеспечивает чистоту впускаемого воздуха, предотвращая попадание пыли и грязи в двигатель.
Воздухозаборник	Предназначен для подачи свежего воздуха в систему впуска.
Резонатор	Снижает шумность работы воздухозаборника и сглаживает пульсации воздушного потока.

Схема устройства дроссельной заслонки ВАЗ 2107 инжектор представлена ниже:

На схеме показано взаимодействие всех основных элементов дроссельной заслонки. Подача команд на поворот пластины осуществляется через моторчик дроссельной заслонки, а позиция пластины контролируется датчиком положения.

Важно отметить, что для правильной работы дроссельной заслонки необходимо регулярно проверять и чистить фильтр воздушной заслонки. Также рекомендуется проверять и корректировать положение пластины согласно рекомендациям производителя и поддерживать в хорошем состоянии моторчик и датчик положения.

Основные компоненты

Дроссельная заслонка ВАЗ 2107 инжектор состоит из нескольких основных компонентов, которые выполняют различные функции в системе:

Двигатель

Основной элемент системы впрыска топлива — двигатель. Он отвечает за преобразование энергии внутреннего сгорания в механическую работу. Двигатель устанавливается на автомобиль и приводит в движение все остальные компоненты системы.

Электронный блок управления

Основной элемент системы инжектора — электронный блок управления (ЭБУ). Он контролирует процесс впрыска топлива и обеспечивает оптимальное соотношение воздуха и топлива, а также регулирует другие параметры работы двигателя. В состав ЭБУ входят микропроцессор, программа управления и датчики, которые собирают информацию о работе двигателя и передают ее на обработку в ЭБУ.

Дроссельная заслонка

Главный управляющий элемент системы — дроссельная заслонка. Она регулирует количество впускаемого воздуха в цилиндры двигателя. Поворотом заслонки изменяется диаметр проходного отверстия, что позволяет контролировать подачу воздуха и регулировать обороты двигателя. Заслонка управляется электромотором, который передвигает ее в нужное положение при помощи сигналов, поступающих с ЭБУ.

Дополнительными компонентами могут быть датчики положения дроссельной заслонки, датчик температуры воздуха, датчик давления, а также различные клапаны и реле, которые обеспечивают дополнительные функции системы.

Механизм работы

При работе двигателя воздух проходит через дроссельную заслонку и попадает во впускной коллектор. Заслонка может быть в полностью открытом или полностью закрытом положении, а также промежуточном положении в зависимости от положения педали акселератора.

В полностью закрытом положении заслонка перекрывает всю проходную часть и ограничивает проникновение воздуха в цилиндры двигателя. В полностью открытом положении заслонка не ограничивает воздух и обеспечивает максимальное количество воздуха для сгорания топлива.

Как только водитель нажимает на педаль акселератора, электронная система управления двигателем открывает заслонку в зависимости от требуемой мощности. Это делается путем передачи соответствующего сигнала на электромагнитный привод заслонки.

При открытии заслонки увеличивается пропускная способность впускного коллектора, что позволяет больше воздуха поступать в цилиндры двигателя. Это увеличивает количество смеси топлива и воздуха, что в свою очередь увеличивает мощность двигателя.

При закрытии заслонки уменьшается пропускная способность впускного коллектора, что ограничивает количество воздуха, поступающего в цилиндры двигателя. Это позволяет эффективно управлять скоростью автомобиля и уменьшить расход топлива во время движения на установленной скорости или при замедлении.

Проблемы и их решения

Проблема 1: Засорение дроссельной заслонки

Одной из часто встречающихся проблем является засорение дроссельной заслонки. При засорении заслонки может снижаться прохождение воздуха, что может привести к неравномерной работе двигателя и потере мощности. Для решения данной проблемы рекомендуется следующее:

Очистите дроссельную заслонку от накопившейся грязи.
Проверьте состояние фильтра воздушного фильтра и при необходимости замените его.
Проверьте работу системы вентиляции картера и необходимости замены соответствующих деталей.

Проблема 2: Неравномерная работа двигателя

Еще одной распространенной проблемой является неравномерная работа двигателя, которая может быть связана с неисправностью дроссельной заслонки. Для решения данной проблемы рекомендуется:

Проверить состояние датчика положения дроссельной заслонки и при необходимости заменить его.
Проверить работу электронного блока управления и необходимости замены.
Проверить состояние электрических соединений и проводки.

В случае, если проблема не устраняется, рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта системы дроссельной заслонки.

Частые поломки

1. Загрязнение. Воздушный поток через дроссельную заслонку постоянно содержит пыль и грязь. За время эксплуатации они могут накапливаться и приводить к засорению заслонки. В результате возникает проблема недостаточного или неравномерного подачи топлива, появляются скачки оборотов двигателя, пропадает ускорение, может возникнуть отказ двигателя.

2. Износ узлов и деталей. Дроссельная заслонка, как любая механическая система, со временем подвержена износу. Рабочие поверхности заслонки и корпуса обрабатываются для обеспечения точной посадки и минимального трения, но со временем происходит их износ, что приводит к неправильной работе заслонки. Также износ могут получить пружины, трущиеся детали и другие компоненты.

3. Отказ электроники. Штатная электроника, управляющая работой дроссельной заслонки, может выйти из строя по разным причинам: короткое замыкание, перегрев, окисление контактов и другие. В результате возникают сбои в работе заслонки, ухудшается проходимость воздушного потока и пропадает управление подачей топлива.

Для предотвращения и устранения таких поломок необходимо регулярное обслуживание и проверка дроссельной заслонки. Рекомендуется очищать заслонку и смазывать трещотку и тягу каждые 10 000 километров пробега. Также проводите проверку электрических контактов и устраняйте выявленные неисправности.

Неисправности и возможные причины

Дроссельная заслонка ВАЗ 2107 инжектор может столкнуться с различными неисправностями, что может привести к проблемам в работе автомобиля. Рассмотрим основные неисправности и возможные причины их возникновения.

Неисправность	Возможная причина
Засорение заслонки	Наличие грязи, пыли или масла на поверхности заслонки, что препятствует ее свободному движению.
Повреждение моторчика заслонки	Обрыв проводки, износ щеток, поломка редуктора и другие проблемы в моторчике, которые могут привести к его неработоспособности.
Проблемы с датчиком положения заслонки	Неисправность датчика, его отсоединение или неправильная калибровка.
Неустойчивая работа двигателя на холостом ходу	Наличие проблем с регулятором дроссельной заслонки или датчиком холостого хода.
Потеря мощности двигателя	Низкое качество топлива, сбои в системе впрыска топлива или неисправность датчиков.
Высокий расход топлива	Неправильная работа датчика кислорода, несоответствие настроек системы впрыска топлива или проблемы в системе зажигания.

Засорение заслонки

Одной из наиболее распространенных причин неисправности дроссельной заслонки является ее засорение. Наличие грязи, пыли или масла на поверхности заслонки препятствует ее свободному движению и может привести к неправильной работе и потере мощности двигателя. Для решения этой проблемы необходимо очистить заслонку от загрязнений.

Повреждение моторчика заслонки

Если дроссельная заслонка не открывается или закрывается неправильно, это может быть связано с повреждением моторчика заслонки. Обрыв проводки, износ щеток, поломка редуктора и другие проблемы в моторчике могут привести к его неработоспособности. В этом случае необходимо заменить моторчик заслонки на исправный.

Способы обслуживания

Для обеспечения надлежащего функционирования дроссельной заслонки ВАЗ 2107 инжектор необходимо периодически выполнять обслуживание и профилактические мероприятия. Вот некоторые способы обслуживания, которые помогут вам поддерживать в отличном состоянии дроссельную заслонку вашего автомобиля:

1. Очистка и смазка

Очистка дроссельной заслонки требуется при появлении накипи, грязи или других отложений на ее поверхности. Для этого необходимо демонтировать дроссельную заслонку и аккуратно очистить ее от накипи с помощью специальных средств или жидкости для очистки карбюраторов. После очистки следует также проверить механизм заслонки на наличие коррозии или повреждений и при необходимости заменить или отремонтировать его. После очистки и ремонта, заслонку следует смазать графитовой смазкой или специальной смазкой для дроссельных заслонок.

2. Проверка и регулировка хода заслонки

Регулярно проверяйте ход дроссельной заслонки и убедитесь, что она свободно перемещается без заедания. При необходимости выполните регулировку хода заслонки с помощью соответствующих регулировочных винтов или гайок. Чтобы выполнить регулировку, ослабьте гайку или винт, установите необходимый ход заслонки и затяните гайку или винт.

3. Замена или очистка фильтра воздушного фильтра

В зависимости от условий эксплуатации автомобиля, фильтр воздушного фильтра может загрязняться довольно быстро. Поэтому регулярно проверяйте состояние фильтра и заменяйте его при необходимости. Если фильтр немного загрязнен, вы можете его очистить с помощью сжатого воздуха или специальных моющих средств.

4. Проверка и замена датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки — важная часть электронной системы управления двигателем. Регулярно проверяйте его работоспособность и при необходимости заменяйте его новым.

Выполняя эти простые процедуры обслуживания, вы сохраните дроссельную заслонку ВАЗ 2107 инжектор в отличном состоянии и обеспечите надежную работу вашего автомобиля.

Как произвести регулировку

Регулировка дроссельной заслонки ВАЗ 2107 инжектор важна для обеспечения правильной работы двигателя и улучшения его эффективности. В случае неправильной регулировки дроссельной заслонки может возникнуть неравномерная работа двигателя, повышенный расход топлива и проблемы с ускорением. Чтобы провести регулировку, следуйте следующим шагам:

Шаг 1: Подготовка

Перед началом регулировки убедитесь, что двигатель охлажден и находится в выключенном состоянии. Откройте капот и обнаружьте дроссельную заслонку, которая расположена на впускном коллекторе двигателя.

Шаг 2: Проверка положения заслонки

Установите ключ зажигания в положение Включено, но не запускайте двигатель. Слушайте звук заслонки и обратите внимание на ее положение. Заслонка должна находиться в полностью закрытом положении. Если заслонка не закрыта, проведите регулировку в следующих шагах.

Шаг 3: Регулировка заслонки

Для регулировки заслонки найдите регулировочный винт, который расположен ниже заслонки. Вращайте этот винт, пока заслонка не будет полностью закрыта. Проверьте положение заслонки снова, чтобы убедиться, что она закрыта.

Примечание: Если заслонка находится в закрытом положении, но двигатель заводится с трудом или работает неравномерно на холостом ходу, возможно, потребуется очистить или заменить дроссельную заслонку.

Важно: При проведении регулировки дроссельной заслонки следует быть осторожным. Убедитесь, что двигатель выключен, чтобы избежать возможных травм или повреждения оборудования.

После завершения регулировки дроссельной заслонки проверьте работу двигателя и убедитесь, что не возникает никаких проблем. Если проблемы сохраняются, рекомендуется обратиться к квалифицированному специалисту для дальнейшей диагностики и ремонта.

Схема подключения

1. Прежде всего, отключите клемму отрицательного пуска от аккумулятора, чтобы избежать короткого замыкания и травмирования при работе с электрическими компонентами.

2. Расположите дроссельную заслонку рядом со впускным коллектором и убедитесь, что она надежно закреплена.

3. Подключите разъем дроссельной заслонки к электрическим проводам автомобиля согласно схеме подключения.

4. Убедитесь, что все провода правильно подключены и зафиксированы.

5. Проверьте работу дроссельной заслонки, нажимая на акселератор и обратив внимание на реакцию заслонки.

При правильной схеме подключения и надлежащем состоянии дроссельной заслонки ВАЗ 2107 инжектор обеспечивает оптимальную подачу топлива в двигатель, повышая его эффективность и мощность. В случае каких-либо проблем или неисправностей всегда рекомендуется обратиться к специалисту для проведения диагностики и ремонта.

Шема дросселной заслонки ВАЗ 2107 инжектор — особенности работы, проблемы и способы решения
