Эффективная работа мотора зависит от надежности электрической системы. Верное взаимодействие компонент устройства обеспечивает мгновенный запуск и бесперебойный цикл эксплуатации. При неисправностях стоит обратить внимание на такой элемент, как устройство, отвечающее за зажигание. Оно подключается к аккумуляторной батарее и выполняет свою функцию только при грамотном обустройстве всех соединений.
Прежде всего, важно учесть, что все элементы системы располагаются под капотом. Для их подключения потребуется набор инструментов и знание принципов работы электрической схемы. Необходимость соблюдения порядка установки подключаемых проводов и правильного их размещения не подлежит сомнению. Использование качественных материалов и изоляционных лент тоже играет немаловажную роль в создании надежного контакта и предотвращении коротких замыканий.
Советы по выполнению задачи: начните с проверки аккумулятора и всех соединений на наличие коррозии. Убедитесь, что клеммы прочно зафиксированы, а провода не имеют повреждений. Настоятельно рекомендуется следовать определенной последовательности действий для минимизации риска возникновения аварийных ситуаций. Каждый этап следует выполнить с максимальной внимательностью, чтобы система работала плавно и эффективно.

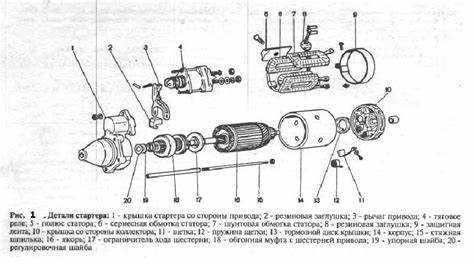

Обзор конструкции стартера ВАЗ 2107
Вазовская модель 2107 использует электромеханическое устройство, предназначенное для запуска двигателя. Его конструкция включает в себя несколько ключевых компонентов, которые обеспечивают надежное функционирование. Начнем с основного элемента – якоря. Он выполнен из меди и сконструирован так, чтобы эффективно взаимодействовать с постоянными магнитами.
Элементы обмотки размещены на якоре и обеспечивают вращение при подаче электропитания. Интересным аспектом является наличие угольных контактов, которые служат для передачи тока и снижения износа. В модели также используется планетарный редуктор, который повышает крутящий момент, необходимый для запуска двигателя.
Корпус устройства выполнен из прочного материала, что обеспечивает защиту внутренних механизмов от внешнего воздействия. Механизм сцепления, имеющийся в конструкции, позволяет избежать перегрева во время работы. Установка привода осуществляется через специальные крепления, которые упрощают техническое обслуживание.
Необходимо также упомянуть о важности системы охлаждения. В конструкции предусмотрены каналы, способствующие отведению тепла, что предотвращает перегрев устройства. Регулярная проверка состояния всех компонентов позволит избежать серьезных поломок и продлит срок службы аппарата. Рекомендовано время от времени чистить контакты и проверять целостность проводов.
Таким образом, конструкция данного устройства обладает высоким уровнем надежности и простоты обслуживания, что делает его идеальным для эксплуатации в условиях обычного автопроизводства.

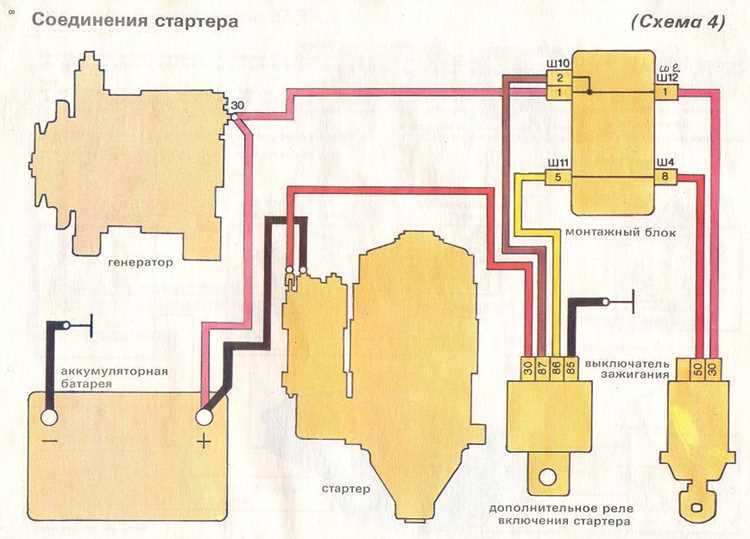

Основные электрические соединения в схеме
Правильное выполнение электрических соединений в системе запуска обеспечивает надежность работы автомобиля. Рассмотрим ключевые узлы и элементы, на которые следует обратить внимание:
- Реле: Данное устройство служит для управления подачей тока на привод. Существует несколько типов реле. Используйте модель, соответствующую характеристикам вашего двигателя.
- Замок зажигания: Контролирует ток, поступающий к стартеру. Проверьте целостность контактов и отсутствие коррозии, так как это может привести к сбоям в работе системы.
- Кабели: Необходимы для передачи тока от аккумулятора к стартеру. Убедитесь, что сечения проводов соответствуют требованиям, чтобы избежать перегрева и повреждений.
- Заземление: Критически важный элемент для предотвращения неисправностей. Соединение должно быть надежным, без коррозии и повреждений.
Процесс установки требует тщательной проверки. Рассматривайте каждый элемент как часть единой системы для обеспечения долгосрочной службы автомобиля. Обратите внимание на качество комплектующих и следите за состоянием уже установленных частей.
Подключение провода аккумулятора к стартеру
При установке электрооборудования автомобиля, важно правильно обеспечить питание системы. Для этого необходимо подключить провод от аккумулятора к силовому агрегату. Убедитесь, что зажим на проводе надежно закреплен и не запрещает возможности коррозии.
Перед началом выполнения работ снимите минусовой провод с аккумулятора для предотвращения короткого замыкания. Затем найдите главный терминал на силовом устройстве, который часто располагается в верхней части корпуса.
Присоединяйте провод от аккумулятора к терминалу с использованием ключа на 10. Хорошо обжмите соединение, чтобы избежать потери контакта во время работы автомобиля. При затягивании важно соблюдать умеренность, чтобы не повредить резьбу.
По завершении подключения проверьте крепление и отсутствие зазоров. Убедитесь, что провод не располагается рядом с нагревательными элементами или движущимися частями, что может привести к повреждению изоляции.
После проверки соединений можно подключить минусовой провод к аккумулятору и протестировать систему. Если стартер не срабатывает, перепроверьте все соединения и убедитесь в исправности аккумулятора.
Особенности втягивающего реле
Один из важных факторов, влияющих на работу реле, – это его конструкция. Втягивающее реле состоит из катушки, якоря и контактных групп. При подаче напряжения на катушку создается магнитное поле, которое притягивает якорь, замыкающий контакты и позволяющий запускать силовой агрегат.
Следует учитывать параметры, как напряжение, рабочие токи и характеристики механизма. Неправильный выбор реле может привести к недостаточной мощности, что вызовет проблемы с запуском. Обратите внимание на маркировку при покупке, она всегда указывает на эти параметры.
Одной из распространённых проблем является залипание якоря. Это может случаться из-за загрязнений или износа механизмов. В таких случаях рекомендуется периодически обслуживать устройство, очищая его от возможных фрагментов и пыли. Если проблема не решается, замените элемент на новый.
Также стоит отметить, что крепление реле должно быть надежным. Ослабляются крепежные элементы, что может привести к неверным электрическим контактам и сбоям в работе системы запуска.
| Проблема | Рекомендация |
|---|---|
| Залипание якоря | Очистка и обслуживание устройства |
| Неправильный выбор реле | Проверка маркировки на совместимость |
| Ослабленное крепление | Проверка и затяжка крепежных элементов |
Важна диагностика реле на предмет его работоспособности. Даже небольшие сбои могут привести к серьезным последствиям в эксплуатации транспортного средства. Рекомендуется регулярно проверять состояние реле, ведь это способ избежать трудностей при заведомо неблагоприятных условиях.
Проверка работоспособности мотора запуска
После завершения процесса монтажа устройства, необходимо выполнить несколько тестов для проверки его функционирования.
Подготовка к испытаниям: Убедитесь в надежности всех соединений, отсутствие повреждений на проводах и клеммах. Выполните проверку уровня заряда аккумулятора. Он должен быть достаточно заряжен, чтобы обеспечить старт.
Процесс тестирования: Садитесь в салон и нажмите на педаль тормоза. Держите левой рукой ключ зажигания. Обратите внимание на любые странные звуки или отсутствие реакции при вращении ключа. Нормальная работа должна сопровождаться характерным щелчком.
Анализ сигналов: Если при повороте ключа слышен только щелчок, но двигатель не запускается, проблема может заключаться в аккумуляторе или в самом устройстве. В этом случае стоит проверить наличие напряжения на клеммах. Используйте мультиметр для измерения.
Дополнительные проверки: Если устройство не реагирует, проверьте обмотки и реле. Убедитесь, что контакты не окислились. Чистка и замена поврежденных частей улучшат работу машины.
После выполнения всех необходимых шагов и подтверждения наличия питания, повторите запуск. Если он успешен, значит, установленное оборудование функционирует должным образом.
Частые ошибки при подключении устройства
Также нередко встречается игнорирование состояния контактов. Окисленные или загрязненные соединения могут существенно ухудшить проводимость. Рекомендуется очистить все места подключения и убедиться в отсутствии коррозии.
Выбор неподходящего сечения проводов – еще одна частая ошибка. Слишком тонкие провода не смогут обеспечить достаточный ток, что повлияет на работу устройства. Соответствующее сечение позволит избежать перегрева и других неисправностей.
Не стоит забывать про использование изоленты или термоусадочной трубки для защиты соединений. Пренебрежение этим аспектом может привести к замыканиям и поломкам.
Соблюдение правильного порядка при установке также имеет значение. Сначала подключение к аккумулятору, затем к другим компонентам. Это уменьшит риск случайного замыкания.
Контроль за креплением всех элементов – немаловажный момент. Слабые соединения могут стать причиной потери контакта во время работы, что приведет к неисправности устройства.
Некоторые проводят проверку работы системы сразу после установки. Рекомендуется проверять все шаги и соединения заранее, чтобы избежать последующих проблем в процессе эксплуатации.
Подбор необходимых инструментов и материалов
Для выполнения работы по установке данного устройства требуется определённый набор инструментов и расходных материалов. Правильный выбор обеспечит бесперебойную и безопасную эксплуатацию агрегата.
- Удивительные инструменты:
- Набор ключей (размеры 10, 13, 17 мм).
- Отвёртки (плоская и крестовая).
- Плоскогубцы.
- Ножовка по металлу, если требуется модификация элементов.
- Мультиметр для проверки электрических цепей.
- Обязательные расходные материалы:
- Клеммы для соединений, подходящие по диаметру проводов.
- Изолента и термоусадочные трубки для защиты соединений от влаги.
- Контактная смазка для предотвращения окисления.
- Силиконовый герметик для защиты от воды, если это возможно.
Важно обыскать своё рабочее место и удостовериться в наличии всех перечисленных предметов перед началом работы. Это не только предотвратит затягивание процесса, но и повысит качество выполняемых действий.
- Дополнительные рекомендации:
- Имеете под рукой запасные предохранители.
- Защитные перчатки и очки для безопасности.
- Неплохая идея – иметь подставку для удобства выполнения задания.
Каждый элемент имеет своё значение. Применение соответствующего инструментария поможет в достижении надлежащего результата и увеличит срок службы устройства.
Рекомендации по обслуживанию агрегата после установки
После успешной установки устройства следует обратить внимание на последующее обслуживание. Регулярная проверка состояния компонентов поможет избежать нежелательных поломок и продлить срок службы.
Контроль соединений. Проверьте все электрические контакты на крепкость. Неплотные соединения могут привести к перегреву и короткому замыканию. При необходимости затяните гайки и замените поврежденные провода.
Чистка. Регулярная чистка контактов и разъемов поможет предотвратить окисление. Используйте спирт или специальный очиститель для электрических соединений.
Проверка напряжения. Убедитесь, что система электропитания функционирует корректно. Используйте тестер для измерения напряжения на батарее и соединениях. Напряжение должно находиться в пределах нормы.
Состояние механических частей. Периодически осматривайте крепления и состояние корпуса. Коррозия или трещины могут стать причиной выхода из строя устройства.
Обслуживание аккумулятора. Убедитесь, что аккумулятор находится в хорошем состоянии. Регулярно проверяйте уровень электролита и заряжайте его при необходимости.
Слушайте звуки. Обратите внимание на любые необычные шумы при запуске. Скрипы или стуки могут сигнализировать о проблемах в механизме, требующих немедленного вмешательства.
Следуя этим рекомендациям, можно значительно повысить надежность работы установленного агрегата и избежать многих неприятностей на дороге.
