Автомобильная и специальная техника эксплуатируется в условиях постоянных динамических нагрузок. Двигатель, трансмиссия, подвеска, навесное оборудование и вспомогательные агрегаты формируют вибрации, которые передаются на раму, кузов и установленные на них технические узлы. Для легкового автомобиля часть этих воздействий компенсируется штатной конструкцией подвески и опор силового агрегата, однако для грузовой, строительной, сельскохозяйственной и специальной техники проблема вибрации приобретает значительно большее значение.
Постоянные колебания влияют не только на комфорт водителя и оператора. Они способны ускорять износ крепежных соединений, электрического оборудования, гидравлических систем и механических узлов. Кроме того, сильная вибрация может передаваться от автомобиля на установленное оборудование, снижая точность его работы. Одним из способов решения задачи являются виброопоры, которые создают упругую связь между агрегатом и несущей конструкцией.
Источники вибрации в автомобильной технике
Источников вибрации в автомобиле достаточно много. Основным из них является двигатель внутреннего сгорания или другой силовой агрегат. При работе цилиндров возникают периодические силы, которые передаются на корпус двигателя и далее через точки крепления на раму или кузов.
Дополнительные колебания возникают в трансмиссии, приводных валах, редукторах и других механизмах. Неравномерность вращения, дисбаланс деталей, износ подшипников и нарушение соосности могут увеличивать уровень вибрации.
Для внедорожной и специальной техники существенным фактором становятся дорожные воздействия. Удары, неровности покрытия, работа рабочего оборудования и переменные нагрузки создают широкий спектр динамических воздействий. В таких условиях виброизоляция должна учитывать не только постоянные колебания, но и кратковременные ударные нагрузки.
Зачем автомобильной технике нужны виброопоры
Виброопоры используются для установки различных агрегатов и оборудования на несущую конструкцию автомобиля. Их основная задача заключается в создании контролируемого упругого соединения, которое позволяет воспринимать вес установленного узла и одновременно ограничивать передачу вибрации.
В качестве рабочих элементов могут использоваться резина, эластомеры, пружины и комбинированные материалы. При воздействии динамической нагрузки упругий элемент деформируется и частично рассеивает энергию колебаний. Благодаря этому уменьшается амплитуда вибрации, передаваемой на раму или кузов.
При этом виброопора должна сохранять устойчивость оборудования. Слишком мягкий элемент может привести к чрезмерному перемещению агрегата, а чрезмерно жесткий — практически не обеспечить необходимого уровня виброизоляции. Поэтому характеристики изделия подбираются с учетом массы оборудования и характера динамических воздействий.
Особенности применения виброгасителей
Виброгасители применяются для снижения амплитуды механических колебаний и ограничения их распространения по конструкции автомобиля. Они могут использоваться в креплениях оборудования, элементах кузова, рамах, приводных механизмах и других узлах.
Особое значение виброгасители имеют при установке дополнительного оборудования. На специализированных автомобилях могут размещаться компрессорные установки, насосы, генераторы, гидравлические агрегаты, холодильные системы и различные рабочие механизмы. Каждый из этих узлов становится самостоятельным источником динамических воздействий.
Если закрепить дополнительное оборудование непосредственно на металлической раме, возникающие колебания могут распространяться по всей конструкции. Применение демпфирующих элементов позволяет частично изолировать источник вибрации и уменьшить воздействие на соседние компоненты.

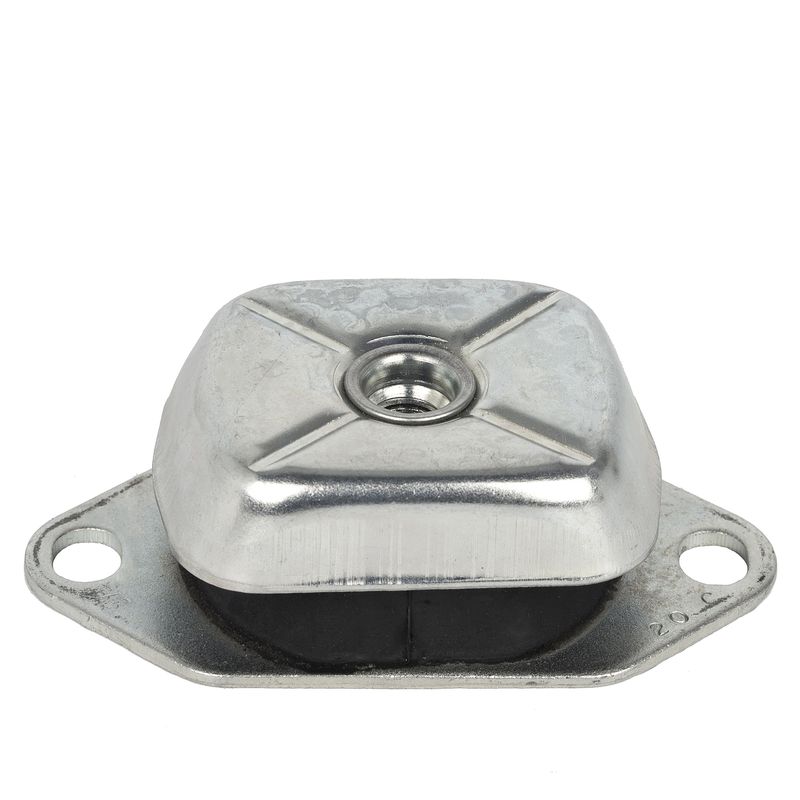

Виброгасители EM: особенности применения
Виброгасители EM могут рассматриваться как специализированное решение для задач, связанных с вибрационной защитой оборудования. При использовании подобных элементов необходимо учитывать их конструктивное исполнение и рабочие характеристики, поскольку эффективность конкретного изделия определяется не только его типом, но и соответствием реальной нагрузке.
Для автомобильной техники особенно важны компактность и устойчивость виброизоляционного элемента. Пространство внутри моторного отсека или на раме часто ограничено, поэтому габариты крепления имеют непосредственное значение при проектировании.
Кроме того, элемент должен выдерживать не только статический вес агрегата, но и переменные нагрузки, возникающие при движении автомобиля. Поэтому при подборе виброгасителя необходимо учитывать характер эксплуатации техники и возможные ударные воздействия.

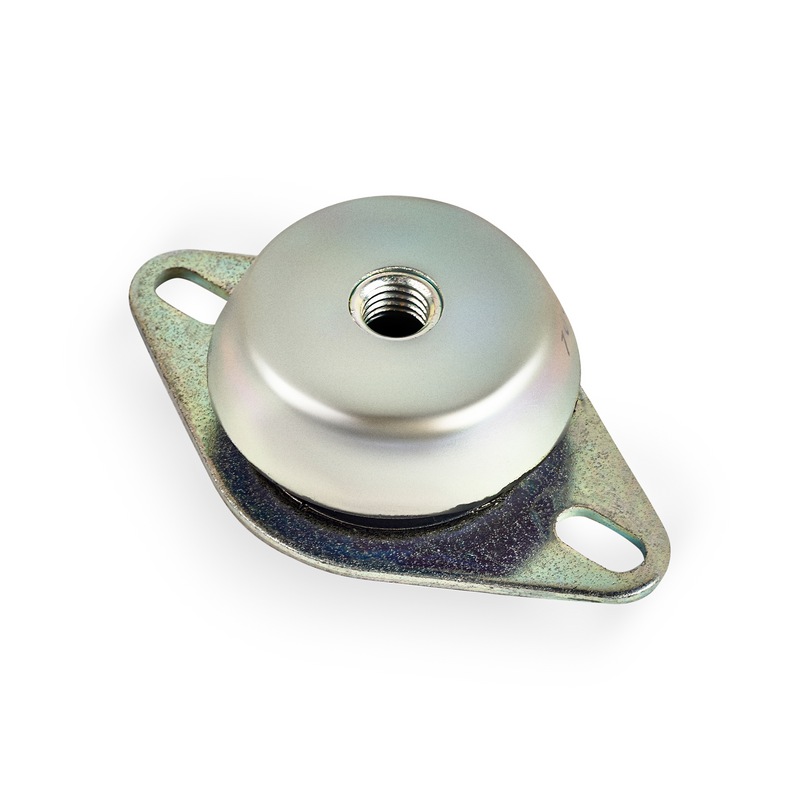

Виброгасители EPC в автомобильных конструкциях
Виброгасители EPC могут использоваться в задачах, где требуется ограничить передачу механических колебаний между оборудованием и несущей конструкцией. Как и в случае с другими средствами виброизоляции, эффективность зависит от правильного выбора характеристик и условий установки.
Особенно актуально применение подобных решений на автомобилях, оснащенных дополнительным технологическим оборудованием. Например, при установке насосного или компрессорного агрегата необходимо одновременно обеспечить надежное крепление и снизить передачу вибрации на раму.
При эксплуатации на неровных дорогах необходимо учитывать и вертикальные динамические нагрузки. Виброизоляционный элемент должен сохранять работоспособность при многократных циклах сжатия и деформации, не теряя своих эксплуатационных характеристик.

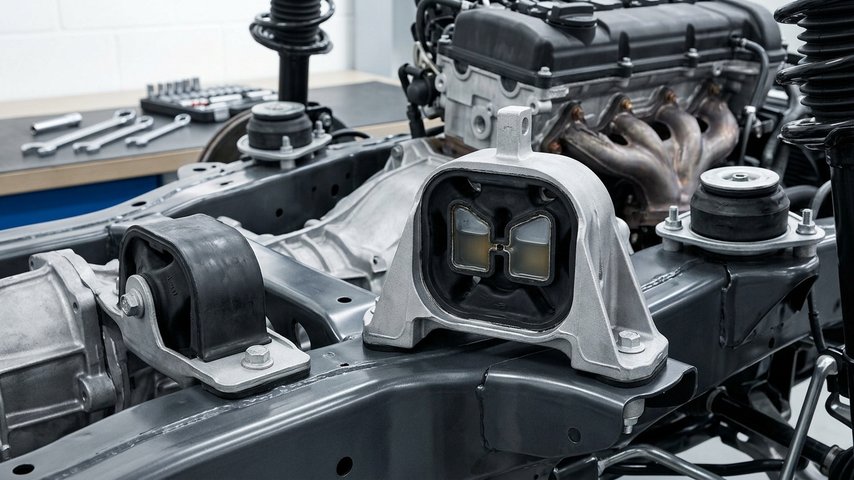

Виброизоляция двигателя и дополнительного оборудования
Наиболее ответственными точками являются места крепления двигателя, коробки передач и других тяжелых агрегатов. Здесь виброопоры воспринимают значительную постоянную нагрузку и одновременно работают в условиях переменного воздействия.
Для эффективной виброизоляции важно правильно распределить нагрузку между точками крепления. Положение центра тяжести агрегата, геометрия рамы и направление действующих сил влияют на фактическую нагрузку каждой опоры.
При установке дополнительного оборудования задача усложняется. Необходимо учитывать собственную частоту колебаний нового агрегата и возможное взаимодействие с частотами вибрации автомобиля. Если эти параметры находятся в неблагоприятном соотношении, может возникнуть резонансное усиление колебаний.
Материалы и условия эксплуатации
Автомобильные виброизоляционные элементы работают в более сложной среде, чем многие стационарные промышленные конструкции. На них могут воздействовать перепады температур, влага, дорожная грязь, масла, топливо и другие эксплуатационные факторы.
Поэтому при выборе материала необходимо учитывать не только механические характеристики, но и устойчивость к внешней среде. Для эластомерных элементов важны рабочий температурный диапазон, твердость и сопротивление старению. Металлические компоненты должны обладать достаточной прочностью и защитой от коррозии.
Что необходимо учитывать при выборе виброизоляции
Выбор виброизоляционного элемента начинается с определения массы оборудования и количества точек крепления. Затем оцениваются направление нагрузки, рабочие частоты, диапазон перемещений и условия эксплуатации.
Для оборудования, установленного на автомобильной раме, необходимо учитывать не только вибрацию от самого агрегата, но и динамические воздействия во время движения. Поэтому характеристики виброопор должны соответствовать реальным условиям работы, а не только номинальной массе оборудования.
Также необходимо регулярно контролировать состояние виброизоляционных элементов. Износ эластичного материала, появление трещин, деформация или повреждение крепежа способны снизить эффективность системы и создать дополнительный риск для установленного оборудования.
Комплексная защита автотехники от вибрации
Эффективная виброизоляция автомобиля представляет собой комплексную задачу. В одних узлах достаточно установить виброопоры, в других требуется использование дополнительных демпфирующих элементов. Виброгасители EM и виброгасители EPC могут применяться как часть такой системы при условии правильного подбора по нагрузке и условиям эксплуатации.
Главный принцип заключается в том, что вибрацию необходимо рассматривать как часть общей динамической системы автомобиля. Простая замена жесткого крепления на эластичный элемент не всегда гарантирует требуемый результат. Необходимо учитывать источник колебаний, путь их передачи и характеристики оборудования.
Таким образом, применение виброопор и специализированных виброгасителей позволяет существенно улучшить условия эксплуатации автомобильной и специальной техники. Грамотная виброизоляция снижает передачу динамических нагрузок на раму и кузов, способствует уменьшению структурного шума и помогает защитить установленное оборудование от избыточных колебаний. При правильном проектировании такие решения становятся важной частью обеспечения надежности и долговечности современной автотехники.
