Практичное решение для автоматизации запуска двигателя – использовать Arduino Uno вместе с дополнительными модулями. Такой подход позволяет улучшить комфорт и повысить безопасность, управляя запуском автомобиля дистанционно.
Важный момент – правильная настройка схемы и выбор компонентов. Это гарантирует надежную работу системы и защиту электросхем автомобиля. Перед началом стоит определиться с типом используемых устройств, например, реле, модулей связи и датчиков.
Обратите внимание – проект требует аккуратности, чтобы избежать повреждений автомобиля или коротких замыканий. В следующем руководстве мы разъясним все этапы, начиная с сборки схемы и заканчивая программной настройкой, чтобы обеспечить стабильное функционирование системы автозапуска.
Создание системы автозапуска: подключение и настройка аппаратных компонентов
Начинайте с выбора подходящего реле, которое сможет управлять запуском двигателя, и убедитесь, что его номинальное напряжение и ток соответствуют характеристикам вашего автомобиля. Обычно используют 12 В реле с контактами, рассчитанными на ток не менее 20 А.
Для контроля состояния системы вставьте в схему датчик положения замка зажигания или кнопку автозапуска. Подсоедините кнопку к входу Arduino через резистор подтяжки и запрограммируйте его с учетом логики: нажатие кнопки активирует автозапуск.
Обеспечьте защиту цепи с помощью автомобильных диодов или трансиусторов, чтобы предотвратить возвратное напряжение, возникающее при срабатывании реле.
После подключения всех компонентов выполните первичные тесты: проверьте корректность срабатывания реле при подаче сигнала с Arduino, а также работу кнопки или датчика. Используйте мультиметр, чтобы удостовериться, что напряжения совпадают с ожидаемыми значениями.
Настройте схему на стенде, отключив питание от автомобиля, и проверьте реакцию системы на команду через монитор порта Arduino. Тайминги и логика включения должны быть отрегулированы так, чтобы обеспечить плавный запуск без сбоев и помех.
Подключение реле к Arduino Uno и источнику питания
Готовый монтаж предполагает заземление всех компонентов: минус источник питания объедините с GND Arduino, а плюс питания – с VCC реле. В случае, если реле управляет мощными нагрузками, добавьте электромагнитную защиту, например, диод Шоттки, параллельно контактам реле, чтобы избавиться от обратных импульсов.
Перед тем как подключать нагрузку к контактам реле, убедитесь, что схема полностью собрана и изолирована. Используйте кабели и разъемы с хорошей изоляцией и надежной фиксацией, чтобы избежать замыканий и обеспечить долгий срок службы системы. Проверьте соединения с помощью мультиметра, чтобы убедиться в правильности каждого контакта.
Использование датчика ключа или брелока для активации системы
Подключите модуль простого радиочастотного (RF) или ближнего радиуса действия (RFID) датчика к Arduino Uno. Обеспечьте питание модуля согласно его спецификациям, обычно 5 В и общий минус.
Программно создайте список допустимых ключей или брелоков, их уникальных идентификаторов, которые система распознает как разрешающие запуск двигателя. Это делается через массив или базу данных внутри кода Arduino.
Настройте логику: при получении сигнала от датчика сравнивайте его идентификатор с допустимыми. Если совпадение есть, активируйте сигнал для включения автозапуска или запуска двигателя.
Для надежности добавьте функцию подтверждения, например, светодиод или звуковой сигнал, который свидетельствует о распознавании ключа и успешной активации системы. Это позволит избежать случайных срабатываний.
Обеспечьте безопасное отключение системы при неправильных сигналах или при попытках обхода, установив таймауты или дополнительные проверки. Встроенные блокировки помогут не допустить случайного или несанкционированного автозапуска.
Проверьте диапазон действия датчика и его стабильность в условиях вашего автомобиля. В случае необходимости используйте усилители сигнала или внешнюю антенну.
Дорабатывайте программный код и подключение по мере необходимости, чтобы повысить быстродействие и надежность идентификации. В конечном счете, правильная интеграция датчика ключа с Arduino обеспечит удобство и безопасность автозапуска.
Обеспечение защиты цепи и повышение надежности подключения
Используйте предохранители номиналом чуть выше предполагаемой максимальной нагрузки цепи, чтобы защитить от коротких замыканий и перегрузок. Важно установить их прямо рядом с АКБ или источником питания, чтобы прервать ток на раннем этапе.
Добавляйте диоды защиты типа «улитка» или диоды Шоттки в цепи, особенно при подключении реле и элементов, подавающих напряжение при отключении питания. Такой подход предотвращает возвратной ток, который может повредить микроконтроллер или другие компоненты.
Используйте экранированные кабели или многожильные провода с покрытием, чтобы снизить риск помех и обеспечить стабильную работу цепи. Обеспечьте надежное соединение с помощью качественных разъемов и контактных группы, которые легко подключать и отключать без потери контакта.
Рассмотрите использование дополнительных заземляющих проводов и слотов, укрепляющих электропитание. Для защиты цепи от скачков напряжения подключите стабилизатор или стабилизирующий модуль, выдерживающий пиковые нагрузки и предотвращающий перепады тока.
При монтаже проводов старайтесь соблюдать аккуратность: избегайте пересечений и перегибов, закрепляйте провода кабель-каналами или хомутами. Такой подход предотвращает случайные повреждения и улучшает надежность всего устройства.
Не забывайте регулярно проверять соединения и компоненты, особенно после длительной работы или воздействия вибрации и температуры. Это поможет своевременно выявить износ или обрыв цепи, снизит риск сбоев и повысит долговечность системы автозапуска.

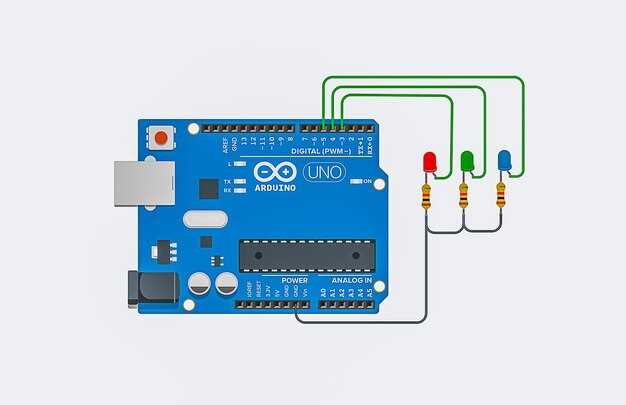

Общий порядок сборки схемы для автозапуска
Далее, подключите датчик температуры или другие сенсоры, если планируете запускать авто по специальным условиям. Для этого соедините их с аналоговыми или цифровыми входами Arduino, учитывая параметры сигнала. Убедитесь, что все датчики надежно закреплены и правильно питаются.
Создайте цепь сигнала безопасности, например, кнопку отключения, подключенную к другому цифровому входу Arduino с подтяжкой к питанию через резистор. Это обезопасит систему от случайных срабатываний и позволит управлять запуском вручную.
Проверьте правильность подключения всех компонентов, убедитесь в отсутствии коротких замыканий и ошибочных соединений. После этого приступайте к подключению мультиметра и тестированию цепи без включения питания – проверяйте корректность соединений и правильность их разводки.
Постоянно сверяйтесь со схемой и характеристиками элементов, чтобы обеспечить надежность и безопасность работы устройства. После финальной проверки подключите источник питания, и, с помощью программного обеспечения, протестируйте работу схемы, регулируя тайминги и условия запуска.
Программирование Arduino для автозапуска: написание кода и отладка
Для автоматического запуска двигателя подключите датчик температуры или сигнализацию, затем создайте скетч, который считывает входные сигналы и активирует реле. Используйте функцию `digitalRead()` для проверки состояния датчика и `digitalWrite()` для управления реле.
Обязательно добавьте защиту от ложных срабатываний. Например, реализуйте задержку или проверку нескольких подрядных срабатываний входных сигналов перед активацией запуска.
Пример кода:
| Область | Описание |
|---|---|
| Объявление переменных | Определите пины для датчика и реле, например: const int sensorPin = 2; и const int relayPin = 8; |
| Инициализация | Настройте пины в режиме входа/выхода в функции setup():
pinMode(sensorPin, INPUT); |
| Основной цикл | Чтение состояния датчика и управление реле:
if (digitalRead(sensorPin) == HIGH) {
|
| Дебаунсинг и задержки | Добавьте задержку или проверку зафиксированного состояния для предотвращения ложных срабатываний: |
| Отладка | Используйте последовательный порт (Serial.print()), чтобы отслеживать значения и исправлять ошибки. |
Обращайте внимание на питание и надежность соединений – плохой контакт способен вызвать неправильную реакцию схемы. Перепроверяйте код по частям, добавляя небольшие функции для тестирования отдельных блоков.
Настройка входных и выходных пинов в скетче Arduino
Для корректной работы автозапуска необходимо явно задавать режимы пинов через функцию pinMode(). Установлю режим выхода для пинов, которые будут управлять релешем и индикаторами, и режим входа – для сенсоров и кнопок. Например, вызовите pinMode(8, OUTPUT), чтобы управлять реле через пин 8, и pinMode(2, INPUT_PULLUP), чтобы считать состояние кнопки с помощью встроенного резистора подтяжки.
Разделите настройки в начале скетча, прямо перед функцией loop(). Так вы упростите управление пинами и повысите читабельность кода. Используйте логические уровни: HIGH или LOW, чтобы определить начальное состояние выходов или обработать входные сигналы.
Для стабильной работы входных пинов с кнопками или датчиками добавьте задержки или проверки на дребезг. Это предотвратит ложные срабатывания. Четко фиксируйте логические состояния: например, если активен кнопка, подключенная между пином и GND, задайте pinMode(2, INPUT_PULLUP), чтобы читать LOW при нажатии.
Обеспечьте правильную настройку всех используемых пинов, избегая конфликтов с зарезервированными функциями Arduino. В комментариях прямо указывайте назначение каждого пина, чтобы легче было вносить изменения и устранять ошибки. Так вы получите надежную и понятную схему управления, которая будет легко масштабироваться или модифицироваться.
Обработка сигналов от датчиков и управление реле
Для начала подключите датчики к входам Arduino Uno, используя соответствующие контакты, чтобы обеспечить надежный сигнал. Используйте входы с підтримкой цифровых или аналоговых сигналов, в зависимости от типа датчика.
Настройте код так, чтобы считывать данные с датчиков с помощью функций digitalRead() или analogRead(). Учитывайте, что анализ сигнала должен быть быстрым и точным, чтобы своевременно реагировать на изменение состояния.
Фильтрация шумов – важный шаг. Внедрите программные задержки или фильтры скользящего среднего, чтобы исключить ложные срабатывания. Например, для датчика температуры можно использовать среднее значение за несколько чтений.
Обработка сигнала включает в себя сравнение полученных данных с пороговыми значениями. Алгоритм может выглядеть так:
- Считать значение с датчика.
- Проверить, превышает ли оно определенный порог.
- Если условие выполнено, активировать реле.
- Если значение вернулось к норме, отключить реле.
Для управления реле подключите его к выходному пину Arduino через драйвер, например, транзистор или модуль реле. Это обеспечит защиту микроконтроллера и надежную работу.
Настройте таймеры или интервалы проверки сигнала, чтобы избежать постоянных включений и выключений. Используйте команду delay() или лучше реализуйте тайминг через millis() для повышения точности и плавности работы.
Также предусмотрите функцию блокировки срабатываний при кратковременных помехах. Например, установите переменную, которая не позволит повторное включение реле в течение определенного времени после срабатывания.
Добавление функций безопасности и ручного отключения системы
Позаботьтесь о возможности ручного отключения системы автозапуска с помощью привычной кнопки или переключателя. Подключите кнопку к Arduino через цифровой вход с резистором подтяжки, чтобы пользователь мог быстро отключить систему при необходимости. Это позволит избежать случайных запусков и повысит уровень безопасности в случае непредвиденных ситуаций.
Добавьте в программу функцию проверки сигнала от датчика наличия ключа или брелка. Если устройство обнаружит отсутствие авторизации, оно отключит автозапуск и блокирует запуск двигателя. Такой механизм предотвращает несанкционированное использование и защищает автомобиль от угона.
Интегрируйте условие для автоматического отключения системы через заданный промежуток времени или по получении специального сигнала с другого устройства. Установите таймер с помощью функции millis(), чтобы отключить автозапуск, если он активирован более чем на определённое число миллисекунд. Это убережёт аккумулятор от разрядки и снизит риск повреждений.
Используйте коды для определения состояния системы в момент нажатия ручной кнопки. Например, при нажатии отключить все управляющие реле и обнулить переменные, связанные с автозапуском. После этого системные функции блокируют повторный запуск, пока не выполнена процедура повторного авторизования.
Обеспечьте защиту от случайных срабатываний, внедрив в код условие, требующее двойное нажатие или длительное удержание кнопки для отключения системы. Такой подход предотвращает отключение при случайных касаниях и гарантирует, что это делает именно пользователь и по собственному желанию.
