Правильное подключение задней камеры – залог качественной работы системы в центре внимания этой инструкции. Перед началом убедитесь, что у вас есть все необходимые инструменты и комплект провода, указанный в технической документации. Некорректная распиновка может привести к неисправностям или даже повреждению оборудования.
Разбор последовательности подключения лучше всего начать с определения каждого контакта на вашем устройстве. Вstructions по распиновке Eclips AVN 669 обычно включают в себя проверку питания, сигнала видеовхода, а также заземления. Обратите внимание, что правильная распиновка обеспечивает стабильную картинку и долговечность системы.
Разбор схемы подключения задней камеры Eclips AVN 669
Для подключения задней камеры Eclips AVN 669 необходимо правильно соединить ее с основным блоком мультимедийной системы, следуя схеме, которая учитывает питание, видеосигнал и заземление. Первым шагом определите точку питания камеры – она обычно подключается к цепи, которая включается при включении задней передачи. Это обеспечивает автоматическую активацию камеры при переключении на задний ход.
От кабеля питания камеры проведите провод к источнику постоянного напряжения +12 В, который активируется при включении задней передачи. В большинстве автомобилей его можно найти в разъеме для света заднего хода или в цепи лямбда-зонда заднего хода. Используйте тестер или мультиметр для точного определения нужного провода.
Следующим шагом подключите видеосигнал к входу видеовхода мультимедийной системы. Для этого используйте кабель RCA с разъемом, соответствующим входу AV. Если кабель у вас стандартный, подсоедините его к видеовыходу камеры и к видеовходу в машине, соблюдая цветовую маркировку: желтый для видеосигнала.
Обратите внимание на заземляющий провод. Его необходимо подключить к любому подходящему металлическому месту кузова или к специальному заземляющему проводу, чтобы избежать помех и обеспечить стабильную работу камеры.
Если в комплекте есть блок питания или стабилизатор, подключите его согласно инструкции. Обычно он служит для защиты видеосигнала и питания камеры от скачков и помех.
После завершения подключений аккуратно закрепите провода внутри панели, избегая перегиба и сжатия. Включите зажигание и переключите на задний ход, чтобы проверить работу камеры. В случае отсутствия изображения проверяйте правильность соединений и качество контактов.
Стандартный разъем и основные контакты
Подключение задней камеры AVN 669 чаще всего осуществляется через разъем типа RCA, который имеет стандартный 4-пиновую конструкцию. На корпусе разъема расположены контакты для видеосигнала, питания и заземления.
Контакт для видеосигнала идентифицируется как центральный контакт внутри разъема или выделенный отдельно, он передает цветной сигнал изображения от камеры на дисплей. Его следует подключать к соответствующему контакту на мониторе, избегая перекрестных соединений.
Контакт заземления выступает в роли общего провода и помогает снизить помехи. Подключайте его к штатной кузовной земле или к общему минусу в системе, чтобы обеспечить чистый сигнал и надежное функционирование.
Обратите внимание на маркировку и расположение пинов на разъеме, чтобы избежать неправильных подключений. Иногда разъемы бывают с противоположным расположением контактов, поэтому советуется проверить схему или руководство по установке для конкретной модели. В случае необходимости используйте переходники или адаптеры, которые позволят соединить устройство без риска повреждения.
Выбор кабелей для подключения видеосигнала
Для надежного соединения задней камеры с видеорегистратором необходимо выбрать качественный кабель, который обеспечит стабильный сигнал без помех. Обычно используют кабели с разъемами RCA или видеовыходами типа AV, поэтому ориентируйтесь на совместимость с выбранным устройством.
Обратите особое внимание на диаметр кабеля: чем толще провод, тем меньше риск потери сигнала и появления шумов. Кабели с медной оболочкой обеспечивают лучшее качество передаваемого сигнала по сравнению с алюминиевыми аналогами.
Если планируете прокладку кабелей на большие расстояния, выбирайте модели с внутренней экранировкой. Это уменьшит влияние электромагнитных помех, которые могут искажать изображение или вызывать сбои в передаче.
- Для краткосрочных маршрутов подойдет кабель с минимальной толщиной и без дополнительной защиты.
- Для длинных трасс лучше выбрать кабель с двойной экранировкой и повышенной гибкостью, чтобы избежать механических повреждений при монтаже.
Обратите внимание на наличие разъемов: большинство камер используют стандартный RCA или мини-джек. Для долговременной эксплуатации предпочтительнее кабели с хорошей фиксацией разъемов, чтобы избежать их случайного отлома или размыкания.
Дополнительно, проверьте наличие маркировки или спецификаций, подтверждающих качество кабеля. Производители с хорошей репутацией обычно указывают параметры сопротивления и уровень экранировки. Эти характеристики напрямую влияют на качество видеосигнала и долговечность кабеля.
Определение питания камеры и подключение к электросистеме автомобиля
Чтобы подключить заднюю камеру к электросистеме автомобиля, начните с определения ее источника питания. Обычно сигнальное питание камеры подается через провода, отвечающие за подсветку номера или освещение заднего хода.
Для этого найдите провод, который активируется при включении задней передачи. Используйте мультиметр, чтобы проверить наличие напряжения 12 В на данном проводе при включенной задней передаче.
- Подключите приращенцы к проводу, отвечающему за питание камеры, избегая коротких замыканий.
- При использовании тестера убедитесь, что провод подает 12 В только при включенной задней передаче, чтобы избежать случайных срабатываний и повреждений.
После определения подходящего провода для питания подготовьте кабель камерной системы. Обеспечьте хороший контакт путем очистки поверхности и закрепления соединений с помощью изоленты или пластиковых зажимов.
Для питания камеры соедините соответствующие провода питания камеры с выбранным источником. Обычно это провода с маркировкой +12 В и заземление.
- Заземление берите с металлических частей кузова, убедившись в надежном контакте без окисления и коррозии.
- Положительный провод подключайте к активному источнику питания, который включается вместе с задней передачей.
После закрепления проводов проверьте работоспособность системы, включая заднюю пару передач. Камера должна включиться автоматически при включении заднего хода. Если есть необходимость, используйте предохранитель и добавьте выключатель для удобства отключения питания камеры.
Советы по маркировке и организации проводов при монтаже
Используйте яркую изоленту для маркировки каждого провода сразу после его отрезки. Запишите на ней назначение или номер, чтобы не возникло путаницы при подключении.
Разделите провода отдельными комплектами по функциям: питание, видеосигнал, управляющие кабели. Для этого заранее подготовьте отдельные стяжки или коробки, чтобы не перепутать их во время монтажа.
Перед укладкой проведите тестовую проверку всех линий, чтобы убедиться, что маркировка отражает правильность соединений. Это поможет выявить ошибку до закрепления кабелей в окончательное положение.
Используйте цветные кабельные стяжки или ленты для быстрой идентификации групп проводов: например, красные для питания, синие для видеосигнала, зеленые для управления. Такой подход ускорит работу при необходимости внесения изменений или поиска неисправностей.
Закрепляйте провода на специальных фиксаторах и прижимах, избегайте натяжения и перегибов. В процессе укладки следите за аккуратностью, чтобы не оставить перекручившихся или разорванных кабелей, что в будущем снизит риск поломки или ложных срабатываний.
Создайте схему подключения и расположения проводов на бумаге или в цифровом виде. Постоянно сверяйтесь с ней во время работы, чтобы не допустить ошибок и легко разобраться, если потребуется внести изменения в будущем.
Распространенные ошибки при подключении и способы их избежать
Ошибка: неправильное соединение кабелей питания. Проверьте, чтобы кабели были подключены к соответствующим разъёмам и надежно зафиксированы. Используйте оригинальные провода и избегайте пересекающихся контактов для предотвращения короткого замыкания.
Ошибка: неправильная установка видеокамеры. Обратите внимание на положение задней камеры и убедитесь, что она закреплена строго по инструкции. Нерегулярное или смещенное крепление снизит качество изображения и усложнит процесс эксплуатации.
Ошибка: неправильная маршрутизация провода. Не пропускайте кабель через острые края или жестко фиксируйте его к кузову, чтобы избежать повреждений из-за трения или натяжения. Используйте резиновые или пластиковые крепежи для защиты.
Ошибка: неправильно выполненные разъемы или плохой контакт. Проверьте, чтобы все разъемы были полностью вставлены и зафиксированы. Не используйте грубую силу, иначе можете повредить контакты, а также избегайте использования неподходящих адаптеров.
Ошибка: несогласованность с техническими характеристиками. Перед подключением уточните параметры питания, чтобы избежать перегрузки или недогодности напряжения. Используйте адаптеры, соответствующие характеристикам устройства.
Ошибка: пренебрежение руководством по установке. Внимательно следуйте инструкции, чтобы избежать ошибок при соединении проводов и настройке камеры. Не пытайтесь ускорить процесс, пропуская этапы проверки.
Ошибка: игнорирование проверки работы системы после установки. После подключения включите устройство и убедитесь, что изображение есть, а управление работает корректно. Регулярно проверяйте соединения для своевременного обнаружения слабых контактов.
Пошаговая настройка и тестирование задней камеры Eclips AVN 669
Подключите камеру к разъему питания и убедитесь, что провода правильно закреплены и зафиксированы. Вращайте ручку рулевого колеса или переключатель режимов на автомагнитоле, чтобы выбрать отображение камеры.
Включите зажигание, чтобы включить мультимедийную систему. В течение нескольких секунд изображение с задней камеры должно появиться на экране. Если изображения нет, проверьте соединения и убедитесь, что камера получает питание.
Переведите трансмиссию в режим заднего хода – камера должна автоматически запуститься и показать обзор позади автомобиля. Обратите внимание, что изображение должно быть четким без пятен, и линии направления должны отображаться корректно.
Для точной настройки изображения определите угол наклона камеры, регулируя крепления по необходимости. После этого снова проверьте качество изображения и убедитесь, что оно стабильно и без искажений.
Запустите тестовые маневры задним ходом на небольших дистанциях. Обратите внимание на соответствие изображения реально происходящему за машиной. Проверьте работоспособность линий ориентации и цветовых индикаторов на экране.
Если обнаружите несогласованность или искажения, проверьте настройки камеры в меню мультимедийной системы. Измените яркость, контрастность или цветовой баланс, чтобы обеспечить максимально комфортное изображение.
После завершения настройки повторите тестовые заезды. В случае стабильной работы камеры и четкого отображения заднего обзора, можно считать настройку завершенной. Не забудьте закрепить все кабели и проверить фиксацию камеры после финальной регулировки.
Подготовка к подключению: инструменты и предварительные оценки
Перед началом работы убедитесь, что у вас есть комплект необходимых инструментов: отвертка крестовая и плоская, мультиметр для проверки цепи, изолента и, по возможности, комплект тестовых кабелей.
Проверьте состояние кабелей задней камеры и разъемов. Обратите внимание на наличие повреждений или износа, которые могут повлиять на качество сигнала или привести к коротким замыканиям.
Определите расположение разъемов на автомобиле и убедитесь, что есть свободный доступ к месту подключения. Проведите визуальный осмотр места установки, чтобы определить, где удобно закрепить кабели и обеспечить их безопасное крепление.
| Инструменты | Задачи |
|---|---|
| Отвертки (крестовая, плоская) | Разбор панелей и закрепление кабелей |
| Мультиметр | Проверка наличия питающего напряжения и целостности цепи |
| Изолента | Обеспечение надежной изоляции соединений |
| Тестовые кабели | Проверка корректности подключения перед окончательной сборкой |
Оцените наличие информации о схеме электропроводки автомобиля, чтобы понять, где проходят важные кабели и как избежать повреждений. Постарайтесь подготовить все компоненты и инструменты заранее, чтобы не прерывать работу в процессе подключения.
Разбор последовательности подключения по распиновке
При подключении задней камеры важно соблюдать точную последовательность, чтобы избежать повреждений и обеспечить корректное функционирование системы. Начинайте с определения источника питания камеры и его подключения к соответствующему разъему, указанному в распиновке. Обычно питание подается через разъем с маркировкой VCC или +12V, подключая его к соответствующей клемме на авто или ресивере.
Далее подключайте провод заземления, обычно отмеченный как GND или –, к общей точке заземления автомобиля или chassis. Это гарантирует стабильную работу камеры и предотвращает возможные помехи.
Следующий шаг – подключение сигнального кабеля. В распиновке обратите внимание на линию видео, которая передает изображение. В большинстве случаев это кабель с маркировкой VIDEO или CVBS. Подключите его к разъему входа на AV-ресивере или видеорегистраторе.
Проверьте наличие дополнительных линий, таких как линии управления или питания подсветки, если они предусмотрены конкретной моделью камеры. Для этого изучите схему распиновки и убедитесь, что все кабели соединены согласно порядку:
- Питание (VCC) – клемма +12V
- Заземление (GND) – общий минус
- Видео (VIDEO) – разъем для передачи изображения
- Дополнительные сигналы – при наличии, например, управление подсветкой или линий парковки
Перед окончательным закреплением и монтажом проверьте соединения под напряжением. Включите питание и убедитесь, что изображение передается без искажений. После этого можно зафиксировать кабели и завершить монтаж камеры. Четкое соблюдение последовательности и правильное подключение распиновки позволяют избежать сбоев и продлить срок службы системы.
Проверка работоспособности после монтажа
Подключите автомобильный кабель к камере и включите питание. Запустите автомобильную систему и переключите на вход задней камеры. Обратите внимание на изображение: оно должно быть четким, с равномерной подсветкой и без искажений. Если на экране отображается некорректное изображение или изображение отсутствует, проверьте соединения и повторите подключение.
Чтобы убедиться в правильной работе камеры, выполните следующее: подайте питание и переместите автомобиль назад. В большинстве случаев изображение должно автоматически появляться при включении задней передачи. Если этого не происходит, проверьте настройки системы или кабельные соединения, особенно на предмет изломов или окислов.
Для более точной диагностики используйте таблицу проверки:
| Параметр | Действие | Что проверить |
|---|---|---|
| Изображение появляется при включении передачи | Да | Камера и система работают правильно |
| Изображение отсутствует или искажено | Нет | Проверьте соединения кабелей, мощность питания, настройки системы или тестируйте камеру на другом автомобиле |
| Изображение мерцает или есть шумы | Да | Проверьте заземление, качество кабелей и наличие помех поблизости с проводкой |
| Картинка появляется с задержкой | Да | Проверьте целостность проводов и качество сигнала, возможно, потребуется удлинитель или усилитель |
После проверки выполните тест, несколько раз переключая передачи и наблюдая за изображением. Не допускайте появления артефактов, полос или разрывов на экране. Если все параметры совпадают с эталонными значениями, значит, монтаж завершен успешно, и система исправно функционирует.

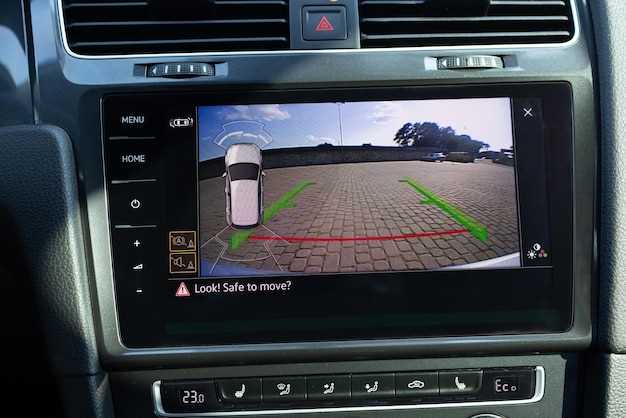

Настройка изображения и исправление возможных неисправностей
Для корректной работы задней камеры убедитесь, что яркость и контрастность правильно настроены в настройках устройства. Обычно такие параметры доступны через меню настроек на дисплее AVN 669. Регулируйте их плавно, проверяя изображение после каждого изменения, чтобы добиться четкости и правильной передачи цветов.
Если изображение размыто или искажено, проверьте надежность соединений кабелей. Подключения должны быть плотными без паразитных разрывов или окислов. В случае обнаружения повреждений кабеля или разъемов, замените изношенные участки.
Осуществляйте очистку объективов камеры мягкой тканью, избегая агрессивных средств. Чистое стекло обеспечит четкое отображение ситуации позади автомобиля.
В случае, когда изображение не появляется или появляется черный экран, проверьте работу видеовхода на дисплее и исправность видеосигнала. Перезагрузите устройство, отключая питание на 10 секунд. Если проблема сохраняется, протестируйте камеру на другом устройстве или замените кабель.
Обратите внимание на настройки зеркалирования изображения. Иногда при неправильных настройках картинка может отображаться в перевернутом виде. В меню можно активировать или отключить функцию зеркалирования, чтобы получить удобный для восприятия вид.
Если видите засветки или полосы, проверьте наличие ослабленных или повреждённых контактов внутри разъемов. Также убедитесь, что в районе камеры нет посторонних источников сильных магнитных или электромагнитных воздействий, которые могут мешать сигналу.
Для повышения стабильности изображения рекомендуется обеспечить хорошую электромагнитную изоляцию кабельных линий и избегать их прокладки рядом с источниками помех. При необходимости используйте короткие кабели и качественные разъемы.
Долгосрочные советы по обслуживанию и безопасности при использовании камеры
Регулярно очищайте объектив камеры, чтобы избежать накопления пыли, грязи или следов отпечатков, которые могут снизить качество изображения. Используйте мягкую ткань и специальное средство для стекол, избегая агрессивных химикатов.
Проверьте соединения кабелей в конце каждого месяца. Надежные контакты предотвращают искажения или потерю сигнала. Обратите внимание на изломы или коррозию разъемов и при необходимости замените поврежденные участки.
Обновляйте прошивку системы вовремя, скачивая свежие версии с официального сайта. Это исправляет ошибки, расширяет функциональность и повышает безопасность устройства. Перед обновлением сделайте резервную копию настроек.
Обеспечьте правильную установку камеры в выбранном месте. Убедитесь, что она закреплена крепко и не подвержена вибрациям или механическим повреждениям. Контролируйте, чтобы камера не была подвержена прямым попаданиям воды, пыли или солнечных лучей.
Используйте надежные источники питания и, при возможности, подключайте к источнику с стабилизатором. Защита от перепадов напряжения сохраняет исправность камеры и продлевает ее срок службы.
Планируйте периодическую проверку системы. Осмотрите камеру и ее компоненты раз в несколько месяцев, выявляя и устраняя потенциальные проблемы до того, как они перерастут в серьезные неисправности. Записывайте важные даты обслуживания.
Обеспечьте безопасность данных. Регулярно сохраняйте архив видеозаписей на защищенные носители или облачные хранилища. Настраивайте доступ по паролям, чтобы ограничить возможности несанкционированного просмотра.
