Выполняйте протяжку головки блока цилиндров ВАЗ 2103 в строгом соответствии с рекомендуемым моментом затяжки и последовательностью, указанной производителем. Это позволит обеспечить равномерное распределение усилия и избежать деформации крышки или блока цилиндров.
Перед началом работы очистите все поверхности от нагара, ржавчины и старого герметика, чтобы garantir правильную посадку и плотность соединений. Чистые поверхности снизят риск появление протечек и ускорят процесс сборки.
Для достижения лучшего результата используйте динамометрический ключ, чтобы зафиксировать болты в нужных пределах. Недостаточно затянуть болты вручную или с помощью неподходящего инструмента – это может привести к разрушению резьбы или перекосу крышки. Помните, что последовательность затяжки имеет особое значение – начинайте с центра и двигайтесь к периферии, постепенно набирая требуемый момент.
Подготовка к протяжке ГБЦ
Перед началом протяжки ГБЦ снимите крышку клапанов и очистите поверхность головки и блока цилиндров от нагара, масла и старых герметиков. Используйте мягкую щетку и обезжиривающие составы, чтобы избежать попадания мусора в цилиндры.
Задокументируйте положение всех болтов и гаек, чтобы правильно вернуть их на место. Если есть метки или обозначения, сделайте их для четкой сборки без ошибок.
Измерьте зазор между клапанами и пружинами, чтобы убедиться в отсутствии зазоров или деформаций. Проверьте состояние прокладок и при необходимости замените их перед протяжкой, чтобы обеспечить плотное уплотнение.
Обеспечьте наличие всех необходимых инструментов: динаметрического ключа, торцевых головок, отверток и контрольных щупов. Перед началом протяжки по очереди ослабьте болты, чтобы снять нагрузку с крепежных элементов.
| Инструменты и материалы | Назначение |
|---|---|
| Динамометрический ключ | Контроль затяжки болтов |
| Шестигранник или торцовая головка | Удаление и установка болтов |
| Обезжиривающая жидкость или спирт | Очистка поверхности от загрязнений |
| Новое уплотнение или прокладка | Обеспечение герметичности после сборки |
| Малярная лента или метки | Обозначение положения деталей |
Необходимые инструменты и материалы
Для протяжки головки блока цилиндров ВАЗ 2103 потребуется комплект инструментов, включающий головки и ключи с торцевыми и накидными насадками, а также трещоточный ключ. Обязательно подготовьте динамометрический ключ для точной затяжки болтов в соответствии с рекомендуемыми моментами. Наденьте наган, набор отверток и торцевых ключей различных размеров, чтобы справиться с различными крепежами и фиксаторами.
Понадобится шпилька или устройство для фиксации распредвала, чтобы препятствовать его повороту во время работы. При использовании специальных инструментов сверьтесь с их инструкциями, чтобы избежать повреждений детали и обеспечить правильную сборку.
В материалах следует подготовить герметик для прокладок, а также новые прокладки и уплотнители для головки. Можно дополнительно использовать силиконовые составы для герметизации соединений и уплотнения трубок, если это рекомендуется для конкретной модели двигателя.
Обязательно подготовьте моющее средство для очистки поверхности головки и блока цилиндров. Для облегчения работы стоит иметь мягкую щетку или щетку с жесткой щетиной, а также ветошь или тряпки для удаления масла и грязи перед демонтажем и сборкой.

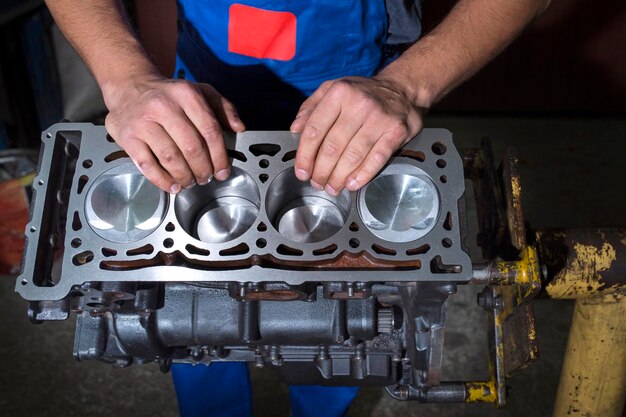

Проверка состояния ГБЦ перед работой
Осмотрите поверхность головки блока цилиндров на наличие трещин, особенно в районе охлаждающих каналов и по краям. Обратите внимание на наличие пятен нагара или коррозии, которые указывают на внутренние проблемы или ухудшение герметичности.
Проверьте плоскость поверхности ГБЦ при помощи линейки или специального щупа. На поверхности не должно быть бугорков, уступов или изъянов, так как это влияет на герметизацию и может привести к дальнейшим повреждениям при сборке.
Осмотрите втулки клапанов и клапанные седла. О наличии следов износа, заусенцев или повреждений, особенно в зоне контакта с клапанами, необходимо тщательно устранить перед дальнейшими работами.
Проверьте состояние прокладок и посадочных поверхностей – они должны быть ровными, без трещин, зазубрин или дефектов. Не допускайте использование ГБЦ с поврежденными прижимными поверхностями, это риск пропуска газов и утечек.
Произведите визуальный осмотр на наличие масляных или жидкостных пятен внутри камеры сгорания, так как наличие влаги или коррозии указывает на внутренние повреждения или неправильную эксплуатацию.
Используйте удлинитель для проверки герметичности головки – налейте воду в камеры и проверьте ее на прохождение через поверхность ГБЦ. Малейшая проницаемость требует устранения дефектов перед работой.
Снятие головки блока цилиндров
Начинайте с откручивания крепежных болтов крепления крышки клапанной. Используйте гаечный ключ нужного размера, чтобы избежать повреждений. После снятия крышки отключите все фитинги, шланги и кабели, закрепляя их отдельно, чтобы не запутаться при сборке. Отметьте положение прокладки на блоке, чтобы при дальнейшем монтаже избежать ошибок. Ослабьте крепление головки с помощью воротка и специального головочного ключа, вращая его по диагональной последовательности, чтобы избежать деформации. По мере ослабления болтов аккуратно извлекайте головку, соблюдая равномерное усилие. Перед снятием проверьте состояние поверхности блока и головки, удалите с них грязь и остатки старого герметика. Не забудьте проверить наличие заусенцев или трещин на контактных поверхностях, что поможет определить необходимость дальнейших действий в диагностике. При демонтаже убедитесь, что головка поднята ровно и без зазубрин, что снизит риск повреждений при последующем ремонте или замене.
Процесс протяжки ГБЦ
Перед началом протяжки отключите аккумулятор и подготовьте необходимые инструменты: динамометрический ключ, головки соответствующего размера, тефлоновую или медную прокладку для ГБЦ и очиститель поверхности.
Затем равномерно затяните болты в несколько этапов, чтобы избежать деформации крышки головки блока цилиндров. Начинайте с диаметров меньших и переходите к более крупным. Обычно используют последовательность: сначала затягивайте болты в углах, затем по краям и внутри, следя за очередностью, указанной в инструкции к конкретной модели ВАЗ 2103.
Первый этап затяжки выполняйте с усилием примерно 20-30 Нм. После этого переходите к следующему этапу, увеличивая усилие до 60-70 Нм. Каждый раз проверяйте значение на динамометрическом ключе и не переходите к следующему этапу, пока все болты не зафиксированы в соответствии с рекомендациями.
Чтобы разместить болты правильно, отметьте их последовательность и отмечайте моменты затяжки. После завершения всех этапов дайте двигателю поработать несколько минут, затем повторите процедуру. Вновь подтяните болты, чтобы устранить возможные ослабления после нагрева.
| Этап | Усилие, Нм | Порядок |
|---|---|---|
| Первый | 20-30 | по диагонали, начиная с углов |
| Второй | 60-70 | старт с краев, переходя к центру |
| Третий | доработка до финального уровня | — |
Проверьте герметичность прокладки, залейте охлаждающую жидкость и запустите двигатель, наблюдая за отсутствием утечек и высоким уровнем компрессии. Правильная протяжка обеспечит стабильную работу двигателя и долговечность ремонта.
Правила и порядок протяжки
Начинайте протяжку с установки ГБЦ на блок, убедившись, что поверхность чистая и без повреждений. Обязательно закрепите головку на месте, чтобы избежать смещения во время затяжки.
Используйте оригинальный или подходящий по характеристикам набор гаек и болтов. Заранее подготовьте динамометрический ключ, чтобы обеспечить точное усилие затяжки.
Следуйте последовательности затяжки, которая обычно выглядит так:
- Накрутите все болты на предварительный уровень усилия, примерно 20 Нм, равномерно распределяя нагрузку.
- Произведите повторное затяжение по диагональной или чередующейся схеме, увеличивая усилие на 30 Нм.
- Дойдите до финального значения, указанного в технической документации (обычно 50-70 Нм), снова следя за порядком.
После достижения рекомендуемого усилия, выполните контрольную проверку, повторяя процесс затяжки, чтобы исключить возможные ослабления со временем.
Обратите внимание, что в процессе протяжки важно придерживаться строго заданных усилий, чтобы избежать деформации головки или блока, что может привести к дальнейшим серьезным проблемам.
После завершения затяжки, рекомендуется прогреть двигатель до рабочей температуры и еще раз проверить усилие затяжки болтов, чтобы убедиться в надежности соединения.
Выбор момента затяжки болтов
Устанавливайте болты ГБЦ, начиная с момента 25 Нм, затем повторно подтягивайте в два этапа: первый – до 50 Нм, второй – до 80 Нм. Такой последовательностью достигается равномерное распределение силы и предотвращение деформации прокладки. Используйте качественный динамометрический ключ для точности, избегайте быстрых и сильных усилий. После финальной затяжки проверьте равномерность затяжки каждого болта, лучше всего это делать по диагональной схеме. Легкое повторное подтягивание через 300-500 км пробега поможет устранить возможные микротрещины и обеспечить долговечность сборки. Помните, что высокая температура двигателя после работы влияет на расширение компонентов, поэтому желательно проводить окончательную затяжку на слегка остывшем тазу двигателя.
Контроль за моментом затяжки
Используйте динамометрический ключ для контроля значения момента затяжки, строго следуя рекомендациям по спецификациям для ВАЗ 2103, обычно это 22-25 Нм.
Перед началом работы убедитесь, что ключ откалиброван и показывает точное значение. Не превышайте указанный норматив, чтобы не повредить прогибающие элементы или резьбу.
Затягивайте болты поочерёдно, в несколько заходов, начиная с центра блока и постепенно переходя к периферии. Такой подход помогает равномерно распределить нагрузку и избежать деформации ГБЦ.
Обратите внимание на последнюю затяжку, когда все болты уже прошли предварительный цикл. Проверьте ихAgain, применяя динамометрический ключ, чтобы убедиться, что каждый болт достигает ровного значения момента.
Если используете расширенную последовательность затяжки, записывайте показатели на каждом этапе, чтобы контролировать равномерность натяжения. Это особенно важно на верхней части ГБЦ и при работе с новыми болтами.
После завершения процедуры рекомендуется дать мотору поработать некоторое время и провести повторную проверку затяжки. Такой подход минимизирует риск ослабления соединений из-за теплового расширения или усадки.
Проверка герметичности после протяжки
Запустите двигатель и дождитесь его стабилизации на холостых оборотах. Затем закройте радиаторную пробку и проверьте уровень охлаждающей жидкости. Если уровень снижается, это указывает на возможные утечки или неплотное соединение уплотнителей.
Осмотрите все места сопряжения головки блока с блоком цилиндров – особенно области прокладок и болтовых соединений. Используйте флуоресцентный или мыльный раствор, чтобы выявить небольшие протечки; нанесите его на потенциальные зоны и наблюдайте за появлением пузырьков или потеков.
Накачайте давление в систему охлаждения до 1,2-1,5 атмосферы с помощью насоса или компрессора. После этого отключите насос и наблюдайте за стабильностью давления в течение 10-15 минут. Если давление падает, ищите утечки и дефекты в уплотнительной зоне.
Обратите внимание на характер потеков. Постоянное течение через прокладку говорит о необходимости повторной протяжки или замены уплотнителя, а временные пузырьки свидетельствуют о возможной утечке воздуха или воды, либо неправильной герметизации посадочных поверхностей.
Для высокой точности, выполните тест на герметичность в условиях ночной или низкой температуры, когда разница температур поможет выявить мельчайшие утечки через охлаждающую жидкость или воздух.
Заканчивая проверку, убедитесь, что все болты затянуты согласно рабочему моменту, и проведите дополнительную проверку давления через несколько часов или на следующий день, чтобы исключить наличие скрытых утечек. Такая тщательная проверка обеспечит долгосрочную герметичность и стабильную работу двигателя после ремонта.
