Если вы столкнулись с проблемами в работе двигателя или заметили снижение динамики, замена дроссельной заслонки может значительно улучшить ситуацию. Эта деталь отвечает за контроль подачи воздуха в двигатель и напрямую влияет на работу системы впуска, поэтому правильная установка важна для стабильности работы автомобиля.
Перед началом работ рекомендуется подготовить все необходимые инструменты – набор ключей, отвертки и новую заслонку. Обеспечьте чистоту в рабочей зоне и отмените зажигание, чтобы избежать коротких замыканий или случайных травм. Не забудьте отключить аккумулятор, чтобы обезопасить электронные компоненты системы управления.
Последовательность действий помогает выполнить замену быстро и без ошибок. Следуйте инструкции, внимательно проверяйте каждое соединение и фиксируйте все снятые элементы. Такой подход обеспечивает чистоту монтажа и исчезновение возможных проблем в будущем.
Замена дроссельной заслонки ВАЗ 2114: пошаговая инструкция и советы
Начните с отключения аккумулятора, чтобы избежать короткого замыкания и случайных искр. После этого снимите воздушный фильтр, чтобы получить доступ к дроссельной заслонке. Используйте отвертку или гаечный ключ для откручивания крепежных болтов, фиксирующих заслонку на корпусе. Осторожно отсоедините электрический разъем, убедившись, что контакты чисты и не повреждены.
Извлеките старую заслонку, аккуратно вытягивая её из корпуса. Проверьте состояние посадочного места и убедитесь, что на поверхности нет загрязнений, липких остатков или износа. Перед установкой новой заслонки обработайте ее поверхность специальной машинной смазкой или контактным спреем для улучшения контакта и долговечности.
Установите новую заслонку, следя за тем, чтобы она плотно вошла в посадочные места. Затяните крепежные болты по рекомендации производителя, избегая чрезмерного усилия. После этого подключите электрический разъем, убедившись в надежности контакта. Не забудьте проверить работу дроссельной заслонки при помощи диагностического оборудования или вручную, чтобы убедиться в правильной регулировке.
Запустите двигатель и понаблюдайте за его поведением на холостом ходу. В случае возникновении ошибок или нестабильной работы выполните повторную проверку соединений и при необходимости проведите калибровку двигателя через диагностическую программу или электронный блок управления. После завершения процесса замены и проверки можно закрыть капот и осуществлять дальнейшие тесты на езде.
Подготовка и снятие старой заслонки: пошаговая инструкция
Отсоедините аккумулятор, чтобы избежать короткого замыкания и повреждения электронных компонентов. Затем открутите пластиковую крышку воздушного фильтра, чтобы получить доступ к дроссельной заслонке.
Отсоедините все разъемы, подключенные к заслонке, аккуратно забыв, какие к каким портам они подходят. Если провода зажаты зажимами, освободите их, чуть потянув на себя или аккуратно отжав зажимы.
Используйте ключ или головку на 8 мм, чтобы открутить болты, фиксирующие заслонку к корпусу. Не торопитесь – держите заслонку рукой, чтобы она не упала или не повернулась. После выкручивания снимите саму заслонку и положите её в безопасное место.
Осмотрите поворотный вал и внутренние поверхности на предмет загрязнений или износа. Очистите их, если есть нагар или загрязнения, чтобы новая заслонка работала ровно.
Если старое крепление или уплотнители повреждены или деформированы, снимите их с корпуса. Проверьте место посадки заслонки, чтобы убедиться в отсутствии vuil и остатков старого клея или герметика.
Диагностика неисправностей дроссельной заслонки
Проверьте наличие ошибок с помощью диагностического сканера. При наличии кода, указывающего на проблему с дроссельной заслонкой, приступайте к устранению неисправности.
Осмотрите механизм заслонки на наличие загрязнений, загрязненных щелей или механического заедания. Очистите заслонку специальным очистителем для датчиков и аккуратно протрите ее.
Проверьте работу датчика положения дроссельной заслонки (ДПДЗ). Используйте мультиметр, чтобы измерить его сопротивление и убедиться, что показатели соответствуют техническим характеристикам.
Обратите внимание на соединения проводки и разъемы. Коррозия или окисление могут вызвать неправильную работу датчика и привести к ошибкам.
Обратите внимание на работу электропривода заслонки: при включении зажигания он должен запускаться и вращаться свободно. Если электропривод не включается, проверьте предохранители и цепь питания.
При подозрении на механическую неисправность снимите заслонку и проверьте наличие износа, деформаций или поломок штока. Замените деталь при необходимости.
Инструменты и материалы, необходимые для работы
Для замены дроссельной заслонки ВАЗ 2114 подготовьте набор основных инструментов: крестовую и плоскую отвертки, головки на 10 и 13 миллиметров, торцевой ключ, пластмассовый шпатель или пластиковую лопатку, а также щуп или мультиметр для проверки состояния датчика.
Дополнительные материалы включают новые крепёжные элементы или уплотнительные кольца, если старые износились или повреждены. Не забудьте приобрести очиститель карбюратора или специальный очиститель для дроссельных заслонок, чтобы подготовить поверхность к монтажу.
| Инструмент/материал | Назначение |
|---|---|
| Крестовая отвертка | Снятие центральных креплений и крышки |
| Плоская отвертка | Отделение заслонки от корпуса и снятие хомутов |
| Головки 10 мм и 13 мм | Ослабление и затяжка болтов крепления заслонки |
| Торцевой ключ | Обеспечивает удобство при работе в ограниченных пространствах |
| Пластмассовый шпатель | Аккуратное отделение заслонки без повреждения поверхности |
| Мультиметр или щуп | Проверка исправности датчика положения заслонки |
| Очиститель карбюратора или специальный очиститель | Обработка кромок заслонки и корпуса перед монтажом |
| Уплотнительные кольца и новые винты | Замена изношенных крепежных элементов |
Обеспечение безопасности при работе с автомобилем
Перед началом работы снимите минусовую клемму аккумулятора, чтобы отключить электропитание системы и снизить риск короткого замыкания или случайных искр.
Используйте надёжные монтажные инструменты и перчатки, чтобы избежать травм или повреждений металлическими частями. Не работайте на мокрой поверхности или в сырости – это увеличит риск травм и повреждений электросистемы.
Поднимая автомобиль на домкрате, обязательно закрепите его стойками, чтобы обеспечить стабильность. Не полагайтесь только на домкрат; наличие дополнительных опор снизит вероятность случайного падения транспортного средства.
Выбирайте ровную и хорошо освещённую площадку для проведения замены. Следите за тем, чтобы рядом не было посторонних предметов или людей, чтобы избежать случайных травм или мешающих факторов.
Обратите внимание на температуру мотора и окружающей среды – не работайте в жаркую погоду и избегайте контакта с горячими поверхностями. После тест-драйва или интенсивной работы дайте системе остыть перед началом демонтажа или сборки компонентов.
Проверяйте наличие утечек жидкостей и повреждённых кабелей. Используйте соответствующие метки и маркировки при снятии деталей, чтобы в процессе сборки избежать ошибок, которые могут привести к сбоям или опасностям в эксплуатации.
Отключение аккумулятора и снятие воздушного фильтра
Перед началом работ отключите аккумулятор, чтобы избежать коротких замыканий и случайного короткого замыкания электропроводки. Для этого отсоедините отрицательную клемму, придерживая её рукой и откручивая при помощи ключа или головки. После отключения отрицательной клеммы отсоедините положительную клемму, чтобы полностью разорвать электрическую цепь.
Далее снимите воздушный фильтр. В большинстве случаев достаточно выкрутить или снять фиксирующие клипсы или зажимы, которыми держится крышка корпуса воздушного фильтра. Подденьте крышку аккуратно отверткой или пальцами и снимите её, чтобы получить доступ к воздушному фильтру.
Вытащите фильтрующий элемент, избегая чрезмерных усилий, чтобы не повредить корпус. Проверьте состояние фильтра; если он загрязнен или износился, подготовьте замену. В случае чистого фильтра аккуратно протрите его или высушите, если есть необходимость, и оставьте в стороне для дальнейшей работы.
Отсоединение и снятие электронной заслонки
Для начала отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания и предохранить электронику. Затем отсоедините каучуковую защиту или разъем, содержащий электродвигатель заслонки, аккуратно нажав на фиксирующий зажим и вытянув разъем.
Осмотрите крепления: на корпусе заслонки обычно расположены несколько винтов или шурупов. Используйте отвёртку с крестовой или плоской насадкой, чтобы выкрутить фиксацию. При снятии следите за положением эшелона, чтобы не уронить его или не повредить внутренние элементы.
После откручивания аккуратно извлеките заслонку из корпуса, поддерживая за основу или за ребра каркаса. Не проталкивайте заслонку через корпус, чтобы избежать повреждений. Освободите все соединения и убедитесь, что ничего не осталось закреплено или застряло внутри.
Для более удобной работы можно подготовить контейнер или пакет для хранения винтов и деталей, чтобы не потерять их. Когда заслонка снята, сразу проверяйте её состояние и чистоту, чтобы определить необходимость дальнейших ремонтных действий или чистки перед установкой новой заслонки.

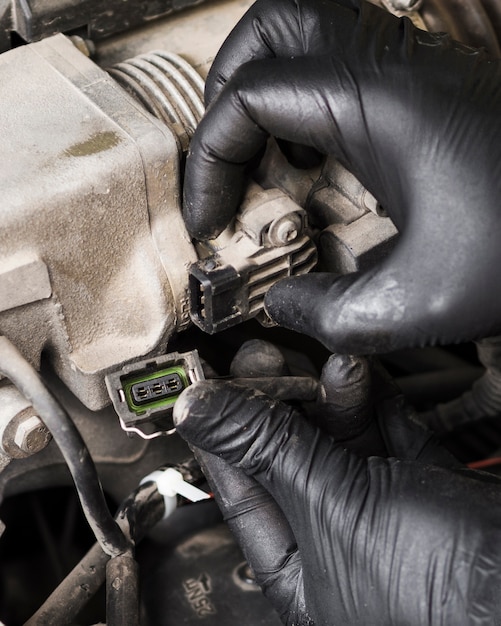

Установка новой заслонки и настройка системы: практические советы
Перед установкой новой дроссельной заслонки убедитесь, что все поверхности двигателя чисты и освободены от пыли, чтобы обеспечить плотное прилегание деталей.
При монтаже заслонки аккуратно соедините ее с корпусом, проверяя совпадение отверстий и уплотнителей. Не затягивайте болты чрезмерно, чтобы не деформировать детали.
После закрепления заслонки подключите датчики и электропроводку согласно рекомендациям производителя, избегая перекрестных подключений или повреждений кабелей.
Приступайте к калибровке системы, включите зажигание и дождитесь, пока контрольные лампы не погаснут. Далее стимулируйте работу двигателя, плавно нажимая педаль газа и обращая внимание на работу дросселя.
Используйте сканер для сброса ошибок и выполните тестовый прогон, чтобы проверить работу заслонки в различных режимах. Обращайте внимание на стабильность холостых оборотов и отсутствие рывков при переходе на дополнительные режимы.
Регулировку можно провести через специальное программное обеспечение, если оно есть в наличии, или вручную, при помощи потенциометра, если предусмотрена такая настройка для вашей модели.
Обязательно убедитесь, что все соединения закреплены надежно, а тормозные и охлаждающие системы функционируют без сбоев. Время от времени проверяйте состояние разъемов и кабелей, чтобы исключить риск возникновения ошибок в будущем.
Подключение новой дроссельной заслонки к электросхеме
Перед подключением убедитесь, что двигатель выключен и аккумулятор отсоединен. Это предотвратит короткое замыкание и защитит электронику автомобиля. Обратите внимание на маркировку проводов на новой заслонке. Обычно на корпусе или в инструкции указаны назначения контактов: питание, земля, сигнальные проводки. Не перепутайте их, чтобы не повредить датчик или блок управления.
Разъемы на старой заслонке аккуратно отсоедините, запомните их положение или сделайте схему подключения. После этого подключите соответствующие провода к новой дроссельной заслонке, аккуратно зафиксировав соединения, чтобы обеспечить надежность и избежать появления шумов или вибраций.
| Цвет провода | Назначение |
|---|---|
| Красный | Питание (+5 В или 12 В) |
| Черный | Масса |
| Белый/сигнальный | Датчик положения |
| Зеленый или синий | Управление с блока ECU |
Для безопасного подключения используйте мультиметр, чтобы проверить наличие напряжения и целостность цепи. После подключения вставьте разъемы до щелчка, убедитесь в надежности фиксации. После этого подключите аккумулятор, включите зажигание и проверьте работу дроссельной заслонки через диагностический сканер или вручную, управляющий ее положением. Обратите внимание на отсутствие ошибок в системе ЭБУ и плавность работы заслонки.
Регулировка положения заслонки и проверка работоспособности
Для точной регулировки положения заслонки подключите диагностический сканер и запустите двигатель. Обороты должны удерживаться в диапазоне 700–800 об/мин без значительных колебаний. Используйте мультиметр, чтобы проверить напряжение на разъеме датчика положения заслонки, которое должно составлять около 0,5–4,5 В при полном открытии и закрытии заслонки.
Поверните шток заслонки аккуратно, чтобы она полностью открывалась и закрывалась без задержек или заеданий, соблюдая при этом оптимальный зазор. Обычно рекомендуется зазор в пределах 0,3–0,5 мм между заслонкой и корпусом дросселя при закрытом положении.
После регулировки убедитесь, что электродвигатель заслонки реагирует на команды системы управления – тормозите и увеличивайте обороты двигателя. Проверьте, что при отпускании педали газа двигатель стабильно держится на холостом ходу и не глохнет. В случае обнаружения нестабильных оборотов проведите повторную регулировку или проверьте работу датчика положения.
Завершите проверку, отключите диагностический сканер и перезагрузите блок управления. Запустите двигатель повторно и убедитесь, что он держит холостые обороты без лишних колебаний, а заслонка плавно работает без заеданий или задержек. Это подтвердит правильное положение заслонки после регулировки и исправность системы в целом.
Проведение тест-драйва и мониторинг работы двигателя
Перед началом тест-драйва убедитесь, что все контрольные лампы отключены, и двигатель работает стабильно. Проведите холодный запуск, чтобы проверить работу без предварительного прогрева.
Обратите внимание на отклик дроссельной заслонки: обороты должны быстро стабилизироваться и оставаться равномерными. Проверьте, есть ли рывки или задержки при нажатии на педаль газа.
Во время движения акцентируйте внимание на равномерной работе двигателя: отслеживайте шумы, вибрации и наличие нестабильных оборотов. Если двигатель ‘тормажит’ или возникают сбои, стоит проверить систему зажигания и топливоподачи.
Контролируйте работу датчиков: включенный мультиметр или сканер поможет зафиксировать показатели датчика положения дроссельной заслонки. Показатели должны соответствовать нормативным значениям, указанным в инструкции по эксплуатации.
Обратите внимание на работу системы управления: ошибка в памяти ECU или нестабильный режим работы могут сигнализировать о неправильной установке или неисправности дроссельной заслонки. Выполните тестирование на тестовом стенде или в сервисной мастерской при необходимости.
После поездки проверьте наличие ошибок в бортовой системе через диагностический сканер. Если ошибки есть, устраните их перед дальнейшей эксплуатацией. Регулярный мониторинг помогает выявить потенциальные проблемы на ранних стадиях и предотвратить серьезные поломки.
Пошаговая настройка электронного блока управления
Подключите диагностический сканер или компьютер к разъему OBD-II автомобиля. Включите зажигание, не запуская двигатель, чтобы активировать электросхему ECU.
Запустите диагностическое программное обеспечение и выберите функцию сброса ошибок. Удалите существующие коды неисправностей, связанные с дроссельной заслонкой или электрокомпонентами.
Перейдите к режиму настройки дроссельной заслонки. Введите команду ‘Калибровка’ или ‘Настройка’ через интерфейс сканера. Следуйте указаниям на экране, чтобы выполнить предварительную диагностику сенсоров и актуаторов.
Проводите поступательное закрытие и открытие дроссельной заслонки по указанию программы, наблюдая за реакцией системы в реальном времени. Обратите внимание на сигнал датчика положения дросселя и корректность его отображения.
Закройте заслонку полностью, затем дайте системе провести автоматическую калибровку. После этого откройте заслонку на 10-15%, чтобы проверить точность реакции системы и отсутствие ошибок.
Если диагностический софт выявляет отклонения или ошибки, выполните повторную калибровку или проверьте исправность электропроводки и соединений. В некоторых случаях требуется сброс настроек и повторное выполнение процедуры.
Когда все тесты пройдены успешно, отключите зажигание и отключите диагностический прибор. Запустите двигатель и убедитесь в стабилизации параметров работы двигателя, отсутствии ошибок в системе и правильной реакции на газовые команды.
